Relokacja maszyn precyzyjnych i wrażliwych – etapy, kalibracja i koszty
Jak zaplanować relokację maszyn precyzyjnych i wrażliwych w Polsce i za granicą, aby po przeniesieniu potwierdzić ich dokładność? W poradniku SWENSKA POWERHOUSE omawiamy przenoszenie maszyn pomiarowych CMM, mikroskopów, systemów optycznych i obrabiarek wysokiej dokładności. Wyjaśniamy, jak przygotować urządzenie do transportu, ocenić nowe stanowisko oraz zaplanować ustawienie, kalibrację i odbiór. Pokazujemy też, co wpływa na koszt usługi i czas powrotu do pracy.
1. Kiedy relokacja maszyn precyzyjnych i wrażliwych wymaga specjalistycznego przygotowania?
Specjalistyczne przygotowanie jest potrzebne wtedy, gdy przeniesienie może zmienić dokładność urządzenia, jego powtarzalność lub zdolność do pracy w wymaganych warunkach. Dotyczy to zarówno wielotonowej obrabiarki, jak i mikroskopu czy stanowiska pomiarowego. O sposobie relokacji decydują konstrukcja maszyny, wymagania producenta i jej zastosowanie, a nie sama masa lub cena.
Szczególnej uwagi wymagają urządzenia z precyzyjnymi prowadnicami, układami optycznymi, głowicami pomiarowymi i elementami, których wzajemne położenie wpływa na wynik. Zmiana podparcia, udar podczas przejazdu przez próg albo inne warunki cieplne mogą ujawnić się dopiero podczas pomiaru lub obróbki. Dlatego już przed demontażem trzeba ustalić, które parametry będą sprawdzane po ustawieniu i kto oceni wyniki.
Zakres przygotowania powinien odpowiadać konsekwencjom błędu. W laboratorium istotna będzie m.in. niepewność pomiaru, w produkcji zgodność wykonanych detali, a w procesie objętym wymaganiami jakościowymi także dokumentacja dopuszczenia urządzenia do użytkowania. Przesunięcie maszyny do sąsiedniego pomieszczenia może wymagać takiej samej weryfikacji metrologicznej jak przewóz między zakładami, jeżeli zmieniają się warunki wpływające na jej wskazania.
Masz pytania? Porozmawiaj z nami
2. Czym relokacja maszyny precyzyjnej różni się od standardowego przeniesienia maszyny?
Przy urządzeniu precyzyjnym oględziny po dostawie i udany rozruch nie wystarczają do oceny zakończenia prac. Maszyna może wykonywać ruchy bez alarmów, a jednocześnie nie zachowywać wymaganej dokładności. Odbiór musi więc obejmować wyniki pomiarów lub prób odpowiednich do jej zastosowania.
Zmienia to sposób planowania całego projektu. Najpierw ustala się wymagania odbiorowe i dokumentuje stan wyjściowy. Dopiero na tej podstawie dobiera się zabezpieczenia, zakres demontażu, warunki przewozu oraz czynności serwisowe po ustawieniu. Jeśli do końcowego sprawdzenia potrzebny jest producent lub laboratorium pomiarowe, termin ich pracy powinien znaleźć się w harmonogramie przed wyłączeniem maszyny.
W zamówieniu warto oddzielić dostarczenie urządzenia, zakończenie montażu i potwierdzenie gotowości do użytkowania. Każdy z tych etapów wymaga innych dowodów. Protokół rozładunku opisuje stan przesyłki, dokumentacja montażowa potwierdza wykonane czynności, a raport z badań pozwala ocenić parametry maszyny. Takie rozróżnienie ogranicza spory o to, czy usługa zakończyła się w chwili ustawienia urządzenia, czy dopiero po uzyskaniu uzgodnionych wyników.
Masz pytania? Porozmawiaj z nami
3. Jakie urządzenia zaliczamy do maszyn precyzyjnych, wrażliwych i wymagających stabilnych warunków pracy?
W planowaniu relokacji do tej grupy zalicza się urządzenia, których działanie zależy od zachowania określonej geometrii, stabilnego środowiska lub sprawdzonych właściwości pomiarowych. Nie jest to jedna kategoria prawna ani zamknięty katalog maszyn. Dwa urządzenia o podobnych gabarytach mogą wymagać odmiennego przygotowania, jeżeli pracują z inną dokładnością lub wykorzystują różne metody pomiaru.
| Typ urządzenia | Co wymaga szczególnej ochrony | Co uwzględnić w sprawdzeniu po relokacji |
|---|---|---|
| CMM i współrzędnościowe systemy pomiarowe | Geometria osi, układ pomiarowy, głowice, podparcie i warunki cieplne | Badania odpowiednie do konstrukcji, rodzaju sondy i trybu pomiaru oraz ocenę warunków środowiskowych |
| Mikroskopy i systemy optyczne | Ustawienie optyki, czystość elementów, mechanizmy ogniskowania i stabilność stanowiska | Jakość i stabilność obrazu, działanie stolika, ustawienie toru optycznego oraz skalę pomiarową, jeżeli jest używana |
| Obrabiarki wysokiej dokładności | Geometria zespołów, prowadnice, położenie osi i sposób posadowienia | Geometrię, dokładność i powtarzalność pozycjonowania oraz uzgodnione próby obróbkowe |
| Aparatura laboratoryjna | Elementy pomiarowe, czujniki, czystość układów i jakość zasilania lub mediów | Wskazania względem wzorców, stabilność pracy i funkcje istotne dla wykonywanej metody badawczej |
| Stanowiska testowe i R&D | Połączenia między przyrządami, konfiguracja oprogramowania, czujniki i mocowania próbek | Działanie całego toru pomiarowego, synchronizację, konfigurację oraz próby z materiałem odniesienia |
| Systemy inspekcji wizyjnej | Położenie kamer, obiektywów i oświetlenia względem kontrolowanego produktu | Ustawienia obrazu, skalę pomiarową oraz skuteczność rozpoznawania uzgodnionych cech i wad |
Tabela wskazuje obszary do uzgodnienia, a nie jednakowy zestaw badań dla wszystkich urządzeń. Przykładowo ISO 10360-2:2009 dotyczy określonych testów CMM ze stykowym pomiarem punktowym, natomiast ISO 230-1:2012 opisuje badania dokładności geometrycznej obrabiarek. Samo podobieństwo urządzeń nie uzasadnia zastosowania tej samej procedury odbioru.
Masz pytania? Porozmawiaj z nami
4. Najważniejsze ryzyka przy relokacji urządzeń precyzyjnych
Ryzyko obejmuje uszkodzenie urządzenia oraz pogorszenie jego parametrów, które nie będzie widoczne podczas oględzin. To drugie może ujawnić się jako rozbieżność wyników, niestabilność wskazań lub brak zgodności wykonanych części. Plan kontroli powinien uwzględniać oba przypadki.
Pomocne jest powiązanie każdego zagrożenia z konkretnym etapem prac i sposobem jego rozpoznania. Ogólne zapewnienie o ostrożnym transporcie nie określa dopuszczalnej pozycji maszyny, wymaganego podparcia ani reakcji na zarejestrowany udar.
| Obszar ryzyka | Możliwy skutek | Co ustalić przed rozpoczęciem prac |
|---|---|---|
| Podnoszenie i przemieszczanie | Przeciążenie punktów mocowania, przekoszenie konstrukcji lub utrata stabilności | Masę i środek ciężkości w konfiguracji transportowej, dopuszczone punkty podnoszenia oraz sposób prowadzenia operacji |
| Drgania i wstrząsy | Uszkodzenie lub przemieszczenie wrażliwych zespołów | Ograniczenia producenta, zabezpieczenia, zakres monitorowania i sposób oceny przekroczeń |
| Środowisko | Zawilgocenie, zabrudzenie, kondensacja lub niestabilne wyniki po uruchomieniu | Warunki transportu, postoju, rozpakowania i późniejszej pracy |
| Geometria i podparcie | Zmiana wzajemnego położenia zespołów lub naprężeń w konstrukcji | Wymagania dla posadowienia oraz zakres regulacji i pomiarów po ustawieniu |
| Media i zasilanie | Brak możliwości uruchomienia albo praca poza wymaganiami urządzenia | Parametry przyłączy, ich dostępność i termin sprawdzenia przed dostawą |
| Odbiór | Brak podstaw do dopuszczenia maszyny i przedłużający się przestój | Metody badań, kryteria akceptacji, odpowiedzialność za ocenę i postępowanie przy niezgodności |
W części dotyczącej podnoszenia podstawą pozostają instrukcja konkretnej maszyny i plan operacji. Ogólne zasady oceny obciążenia, doboru sprzętu oraz organizacji prac opisuje także materiał EU-OSHA dotyczący operacji podnoszenia. Nie zastępuje on danych potrzebnych do bezpiecznego przemieszczenia danego urządzenia.
Masz pytania? Porozmawiaj z nami
5. Audyt przed relokacją maszyny precyzyjnej
Audyt powinien połączyć ocenę obecnego stanu urządzenia z oceną przyszłego stanowiska. Oględziny jednej hali nie wystarczą, jeżeli po dostawie okaże się, że nowa posadzka, temperatura lub sprężone powietrze nie spełniają wymagań maszyny. Takie rozbieżności trzeba rozstrzygnąć przed wyłączeniem urządzenia.
Po stronie maszyny sprawdza się instrukcję przemieszczania, dostępność blokad i opakowań, historię usterek, wyniki wcześniejszych badań oraz wymagany udział serwisu. W obu lokalizacjach ocenia się drogę transportu, miejsca podnoszenia, możliwości ustawienia sprzętu i dostęp do przyłączy. Wynikiem powinny być konkretne decyzje: co można przewieźć w całości, co wymaga demontażu i jakie prace przygotowawcze muszą zakończyć się przed dostawą.
Niektóre urządzenia mają dodatkowe ograniczenia związane z ponownym uruchomieniem. W broszurze Mitutoyo CRYSTA-Apex S producent opisuje system wykrywania przemieszczenia, który może zablokować działanie po relokacji lub nieoczekiwanej wibracji, i zaleca kontakt przed przeniesieniem. Dla użytkownika takiego modelu dostępność serwisu jest więc warunkiem planowania rozruchu.
Braki danych powinny mieć przypisaną osobę odpowiedzialną za ich uzupełnienie. Jeśli nie potwierdzono punktów podnoszenia lub sposobu zabezpieczenia osi, nie należy zastępować tych informacji rozwiązaniem przyjętym dla podobnej maszyny.
Masz pytania? Porozmawiaj z nami
6. Dokumentacja, inwentaryzacja i dane techniczne przed relokacją
Dokumentacja powinna pozwolić zidentyfikować urządzenie, odtworzyć jego konfigurację i porównać wyniki przed oraz po przeniesieniu. Oprócz instrukcji potrzebne są aktualne schematy, wykaz wyposażenia, raporty serwisowe i pomiarowe oraz informacje o modyfikacjach. Numer seryjny ma znaczenie, ponieważ wymagania transportowe lub wyposażenie mogą różnić się między wersjami tego samego modelu.
Inwentaryzacja obejmuje połączenia, podpory, czujniki, elementy demontowane i akcesoria niezbędne do pracy. Zdjęcia warto uzupełnić oznaczeniami przewodów i części. Osobno zabezpiecza się kopie programów, parametrów sterowania, konfiguracji pomiarowej oraz dostęp do wymaganych licencji. Zapisane mapy błędów są ważną częścią dokumentacji, lecz ich ponowne użycie wymaga oceny po ustawieniu maszyny; nie powinny automatycznie zastępować sprawdzenia nowej geometrii.
Badanie stanu wyjściowego trzeba opisać tak, aby dało się je sensownie porównać z późniejszym wynikiem. Znaczenie mają metoda, wykorzystane wzorce, konfiguracja sondy lub narzędzia, warunki otoczenia i sposób mocowania. Taki zapis pomaga w diagnostyce, choć sama różnica między dwoma raportami nie przesądza jeszcze, na którym etapie powstał problem.
Masz pytania? Porozmawiaj z nami
7. Wrażliwość na drgania, wstrząsy i przechyły
Wstrząs podczas opuszczania ładunku i drgania występujące przez kilka godzin jazdy są różnymi obciążeniami. Przy ocenie ich wpływu liczą się m.in. kierunek, czas trwania i częstotliwość. Pojedyncza wartość przyspieszenia, bez informacji o sposobie pomiaru i charakterze zdarzenia, może być niewystarczająca do oceny bezpieczeństwa urządzenia.
Podobnie trzeba oddzielić dopuszczalne warunki transportu od warunków pracy. Maszyna z prawidłowo zablokowanymi zespołami może mieć inne ograniczenia podczas przewozu niż podczas wykonywania pomiarów. Wymagania dotyczące drgań posadzki w laboratorium nie są automatycznie progami alarmowymi dla rejestratora umieszczonego na skrzyni transportowej.
IEC 60068-2-27:2008 opisuje badania udarowe, a IEC 60068-2-64:2008+A1:2019 badania szerokopasmowych drgań losowych. Są to metody badań, a nie źródło jednego dopuszczalnego poziomu wstrząsów dla wszystkich maszyn. Parametry ochrony i monitorowania trzeba ustalić dla konkretnego urządzenia oraz sposobu jego zapakowania.
Instrukcja powinna również określać dozwoloną pozycję transportową i ograniczenia przechyłu. Jeśli brakuje tych danych, trzeba uzyskać je od producenta przed wyborem sposobu wyprowadzenia maszyny przez bramę, rampę lub inne ograniczenie obiektu.
Masz pytania? Porozmawiaj z nami
8. Zabezpieczenie maszyn precyzyjnych do transportu
Zabezpieczenie obejmuje unieruchomienie części ruchomych, właściwe podparcie całego urządzenia i ochronę przed warunkami otoczenia. Każdy element powinien mieć określoną funkcję. Blokada osi nie zastępuje mocowania ładunku na pojeździe, a zewnętrzna skrzynia nie potwierdza, że maszyna jest prawidłowo zamocowana wewnątrz.
| Rozwiązanie | Zadanie | Kiedy je rozważyć | Ograniczenie |
|---|---|---|---|
| Blokady transportowe producenta | Utrzymanie zespołów w przewidzianym położeniu | Gdy wymaga ich instrukcja przemieszczania | Muszą odpowiadać modelowi i konfiguracji urządzenia |
| Rama lub baza transportowa | Zapewnienie podparcia i przygotowanych miejsc obsługi ładunku | Gdy konstrukcja maszyny wymaga rozłożenia sił lub dodatkowej ochrony | Jej projekt musi uwzględniać rzeczywiste obciążenia i sposób mocowania |
| Elementy wibroizolacyjne | Ograniczenie przenoszenia drgań w określonym zakresie | Po ocenie masy, rozkładu obciążenia i spodziewanych wymuszeń | Nie tłumią jednakowo wszystkich częstotliwości i nie zastępują zabezpieczenia przed przesunięciem |
| Opakowanie barierowe i osłony | Ograniczenie dostępu wilgoci i zanieczyszczeń | Przy wymaganej czystości lub ryzyku zawilgocenia podczas przewozu i postoju | Szczelne zamknięcie wilgotnego urządzenia nie usuwa ryzyka kondensacji |
| Rejestratory wstrząsów, przechyłu i warunków otoczenia | Udokumentowanie przebiegu relokacji | Gdy zapis będzie wykorzystany w nadzorze lub odbiorze | Rejestrator wykrywa zdarzenia w granicach swoich możliwości; sam nie chroni urządzenia |
| Odpowiednio wyposażony pojazd | Zapewnienie warunków przewozu i możliwości mocowania | Po określeniu wymagań ładunku, trasy i rozładunku | Sam typ zawieszenia nie gwarantuje spełnienia ograniczeń maszyny |
Dobór wibroizolacji wymaga więcej niż wyboru miękkiej podkładki. Charakterystyka izolatora zależy od częstotliwości, a w pobliżu rezonansu może dochodzić do wzmacniania drgań. Zależność tę wyjaśnia materiał techniczny Newport dotyczący doboru ochrony przed drganiami. Dla relokacji oznacza to konieczność wspólnego zaprojektowania podparcia, izolacji i mocowania, z uwzględnieniem zaleceń producenta maszyny.
Masz pytania? Porozmawiaj z nami
9. Ochrona maszyny przed drganiami i wibracjami podczas relokacji
Kontrola obejmuje całą drogę od stanowiska pracy do nowego miejsca ustawienia. W planie trzeba wskazać progi, dylatacje, nierówności, zmiany poziomu i miejsca przekazywania ładunku między urządzeniami transportowymi. Każde z nich może wymagać przygotowania przejazdu lub zmiany metody przemieszczania.
Jeżeli stosuje się rejestratory, przed rozpoczęciem prac ustala się ich miejsce zamocowania, orientację, zakres pomiarowy i sposób zapisu. Czujnik na zewnętrznej skrzyni mierzy warunki w innym miejscu niż czujnik na konstrukcji maszyny. Różnica ma znaczenie przy ocenie działania zabezpieczeń. Zapis powinien pozwalać powiązać zdarzenie z etapem prac, dlatego potrzebne są również zgodny czas urządzeń i dokumentacja przeładunków.
Plan powinien określać reakcję na przekroczenie uzgodnionego progu: zabezpieczenie ładunku, udokumentowanie zdarzenia i konsultację z osobą uprawnioną do oceny technicznej przed dalszym działaniem. Alarm nie jest sam w sobie dowodem uszkodzenia. Brak alarmu również nie potwierdza dokładności maszyny, szczególnie gdy czujnik nie obejmował istotnego pasma lub kierunku pomiaru. Ostateczną ocenę parametrów zapewniają badania po instalacji.
Masz pytania? Porozmawiaj z nami
10. Demontaż, odłączenie od mediów i przygotowanie urządzenia do przeniesienia
Kolejność przygotowania trzeba uzgodnić z serwisem przed odłączeniem zasilania. Wykonanie kopii konfiguracji, zapis wyników kontrolnych lub ustawienie zespołów w pozycji transportowej może wymagać działającego sterowania. Przedwczesne wyłączenie mediów potrafi uniemożliwić wykonanie tych czynności zgodnie z instrukcją.
Następnie urządzenie przygotowuje się do bezpiecznych prac, uwzględniając wszystkie źródła energii i energię zgromadzoną w jego układach. Sposób odłączenia prądu, sprężonego powietrza, próżni, chłodzenia lub innych mediów wynika z konstrukcji maszyny. Szczegółową sekwencję powinny wykonać osoby mające odpowiednie kompetencje; ogólny schemat odłączania nie zastępuje procedury producenta.
Zakres demontażu warto ograniczyć do czynności potrzebnych do ochrony urządzenia i przeprowadzenia transportu. Zdjęcie głowicy lub modułu optycznego może zmniejszyć ryzyko uszkodzenia, ale tworzy dodatkowe zadanie przy odtwarzaniu konfiguracji. Każdy demontowany element trzeba oznaczyć, zabezpieczyć i przypisać do konkretnej maszyny. W dokumentacji należy również wskazać blokady i podpory tymczasowe oraz warunki ich późniejszego usunięcia.
Masz pytania? Porozmawiaj z nami

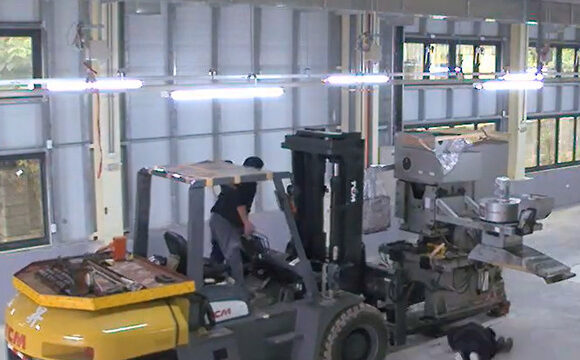

11. Transport wewnętrzny maszyn precyzyjnych
Dobór rolek, poduszek powietrznych, wózka, suwnicy lub innego rozwiązania zależy od dopuszczonego sposobu podparcia maszyny i warunków obiektu. Nie wystarczy porównać udźwigu sprzętu z masą urządzenia. Potrzebne są informacje o rozkładzie obciążenia, położeniu środka ciężkości oraz możliwości zachowania wymaganej pozycji podczas manewrów.
Trasę sprawdza się dla całego zestawu transportowego. Rama, osłony, podnośniki i osprzęt mogą zwiększyć wysokość lub szerokość ponad wymiary samej maszyny. Przy zakrętach liczy się przestrzeń potrzebna do wykonania manewru, a przy posadzce także lokalne obciążenia od kół lub podpór. Ogólna informacja o nośności hali nie rozstrzyga jeszcze, czy dany sposób przejazdu jest dopuszczalny.
Przed rozpoczęciem ruchu powinny być gotowe zabezpieczenia przejść, uzgodnienia z użytkownikami hali i miejsce czasowego odstawienia urządzenia. Jeśli przeszkoda wymusza przechył większy niż dopuszczony, rozwiązaniem jest zmiana trasy lub technologii transportu. Samo zwolnienie przejazdu nie usuwa takiego ograniczenia.
Masz pytania? Porozmawiaj z nami
12. Transport zewnętrzny urządzeń wrażliwych
Warunki przewozu trzeba określić dla całego czasu między odbiorem a instalacją. Obejmują one również oczekiwanie na załadunek, postoje i ewentualne magazynowanie. Jeśli urządzenie wymaga kontrolowanej temperatury lub wilgotności, te same wymagania należy uwzględnić podczas przekazywania ładunku i w miejscu oczekiwania na rozpakowanie.
Przy wyborze pojazdu ocenia się możliwość mocowania, sposób załadunku, ochronę przed pogodą i wyposażenie potrzebne dla danego ładunku. Plan trasy powinien uwzględniać jej stan oraz miejsca, w których mogą wystąpić trudne manewry lub przeładunki. Rezygnacja z przeładunku ma wartość wtedy, gdy ogranicza konkretną operację obarczoną ryzykiem, a nie jako ogólna deklaracja jakości transportu.
Jeżeli zestaw jest nienormatywny, wymagane formalności trzeba uwzględnić w terminie przewozu. Dla zezwoleń kategorii V GDDKiA wskazuje 14 dni roboczych od złożenia wniosku, a przy konieczności określenia zakresu przystosowania infrastruktury drogowej 30 dni. Nie są to terminy przygotowania całej relokacji. Dobór transportu dla dużych ładunków szerzej opisujemy w publikacji o relokacji maszyn ciężkich i ponadgabarytowych.
Masz pytania? Porozmawiaj z nami

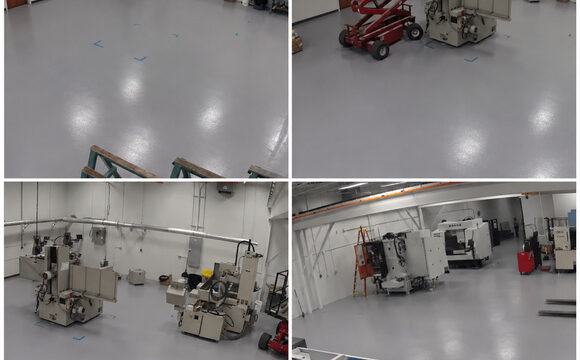

13. Przygotowanie miejsca docelowego i posadzki pod maszynę precyzyjną
Miejsce docelowe powinno zostać ocenione przed dostawą. Dla posadzki istotna jest nośność, ale również sztywność, sposób podparcia urządzenia i wpływ drgań z otoczenia. Dopuszczenie określonej masy na powierzchni hali nie potwierdza jeszcze, że warunki będą odpowiednie dla pomiarów o wymaganej dokładności.
Jeżeli maszyna jest wrażliwa na drgania podłoża, ocenę stanowiska warto przeprowadzić przy reprezentatywnej pracy sąsiednich urządzeń, wentylacji i transportu zakładowego. Pomiar w pustej hali może nie ujawnić zakłóceń występujących podczas normalnej zmiany. Wyniki porównuje się z wymaganiami producenta, a dopiero potem rozstrzyga potrzebę zmiany lokalizacji, zastosowania izolacji lub wykonania prac budowlanych. Zasady powiązania pomiaru środowiska z doborem izolacji opisuje Newport.
Równolegle sprawdza się media, dostęp serwisowy i oddziaływanie nawiewów, bram oraz źródeł ciepła. Sprężone powietrze musi odpowiadać wymaganiom konkretnego urządzenia także pod względem jakości, a przyłącza powinny być dostępne bez tworzenia kolizji z ruchem zespołów. Prace pylące i ingerencje w posadzkę należy zakończyć przed wprowadzeniem wrażliwego wyposażenia.
Masz pytania? Porozmawiaj z nami
14. Precyzyjne ustawienie maszyny po relokacji
Po dostawie najpierw ocenia się stan opakowania i dostępne zapisy transportowe. Sposób rozpakowania oraz moment uruchomienia zależą od instrukcji i różnicy między warunkami przewozu a warunkami pomieszczenia. Nie można przyjąć jednego czasu aklimatyzacji dla wszystkich urządzeń ani utożsamić temperatury powietrza z temperaturą całej konstrukcji.
Maszynę ustawia się na przewidzianych podporach, w pozycji umożliwiającej obsługę, serwis i wykonanie pomiarów odbiorowych. Położenie przyłączy nie powinno wymuszać zmiany zaplanowanego podparcia. Usuwanie blokad transportowych, montaż zdemontowanych zespołów oraz podłączanie mediów trzeba przeprowadzić w kolejności wskazanej przez producenta.
Na tym etapie warto rozdzielić kontrolę poprawności instalacji od końcowego badania dokładności. Najpierw potwierdza się kompletność montażu, właściwe podłączenia i spełnienie warunków rozpoczęcia prób. Badania metrologiczne wykonuje się po wymaganej stabilizacji i zakończeniu regulacji. Jeśli później zmieniono podpory lub położenie maszyny, trzeba ocenić, które wcześniejsze wyniki wymagają ponownego potwierdzenia.
Masz pytania? Porozmawiaj z nami
15. Poziomowanie, osiowanie i geometria maszyny po relokacji
Poziomowanie ustala położenie urządzenia względem poziomu według wskazań producenta. Osiowanie dotyczy wzajemnego ustawienia współpracujących zespołów, a kontrola geometrii obejmuje właściwości takie jak prostoliniowość, prostopadłość czy równoległość. Prawidłowy wynik jednego z tych sprawdzeń nie zastępuje pozostałych.
Dla obrabiarek ISO 230-1:2012 opisuje badania dokładności geometrycznej w warunkach bez obciążenia lub quasi-statycznych. ISO 230-2:2014, z poprawką Amd 1:2016, dotyczy dokładności i powtarzalności pozycjonowania osi sterowanych numerycznie. Dobór badań po relokacji powinien wynikać z konstrukcji, zaleceń producenta i uzgodnionego zakresu odbioru. Nie każda próba jest potrzebna w każdym urządzeniu.
Pomiar wykonuje się w określonych punktach odniesienia i przy odpowiedniej konfiguracji. Przykładowo system Renishaw XL-80, z właściwym wyposażeniem, pozwala badać różne błędy geometryczne i pozycjonowania. Samo użycie interferometru nie określa jednak zakresu badania ani kryterium wyniku.
Jeśli potrzebna jest regulacja mechaniczna, jej efekt należy sprawdzić przed zatwierdzeniem kompensacji programowej. Odtworzenie poprzedniej tabeli korekcji bez oceny nowego ustawienia może pozostawić niezgodność między zapisanymi poprawkami a rzeczywistym stanem maszyny.
Masz pytania? Porozmawiaj z nami
16. Kalibracja urządzeń po relokacji
Przy zamawianiu kalibracji trzeba ustalić, jakie czynności i dokumenty obejmuje usługa. W języku ofertowym pod jedną nazwą mogą występować wzorcowanie, regulacja i ocena zgodności. Metrologicznie są to odrębne działania:
- Wzorcowanie, czyli kalibracja, ustala zależność między wartościami odniesienia a wskazaniami urządzenia, z uwzględnieniem niepewności, i umożliwia wykorzystanie tej zależności do uzyskania wyniku pomiaru. Samo w sobie nie oznacza regulacji ani potwierdzenia spełnienia wymagań. Tak rozumie je Międzynarodowy słownik metrologii VIM.
- Adiustacja obejmuje czynności zmieniające działanie układu tak, aby dawał wymagane wskazania. Po niej zwykle potrzebne jest ponowne wzorcowanie, zgodnie z rozróżnieniem opisanym w VIM.
- Weryfikacja dostarcza dowodów, że określone wymagania zostały spełnione. W jej ocenie, gdy ma to zastosowanie, uwzględnia się niepewność pomiaru. Definicję podaje VIM.
Zakres prac po przeniesieniu ustala się na podstawie zaleceń producenta, wpływu relokacji i zasad nadzoru nad wyposażeniem. Świadectwo wystawione przed transportem dokumentuje wcześniejsze badanie; nie zastępuje oceny skutków zmiany miejsca.
Jeżeli zamawiający potrzebuje usługi akredytowanej, powinien sprawdzić jej zakres dla konkretnego urządzenia i metody. W zamówieniu warto osobno wskazać wymagane wyniki wzorcowania, ewentualną regulację oraz ocenę zgodności z uzgodnioną specyfikacją.
Masz pytania? Porozmawiaj z nami
17. Sprawdzenie dokładności maszyny po relokacji
Odbiór powinien odpowiadać na pytanie, czy urządzenie spełnia wymagania w zakresie, w którym będzie używane. Powtarzalny wynik w jednym punkcie nie potwierdza dokładności w całej przestrzeni roboczej. Podobnie poprawne wykonanie pojedynczego detalu może nie ujawnić błędów występujących przy innym położeniu osi lub innych warunkach pracy.
Dla CMM trzeba dobrać procedurę do rodzaju maszyny i układu pomiarowego. ISO 10360-2:2009 obejmuje badania odbiorcze i ponowne badania weryfikacyjne określonych właściwości CMM mierzących wymiary liniowe. Jej zakres dotyczy maszyn kartezjańskich wykorzystujących sondowanie stykowe w trybie pomiarów punktowych. Nie należy przenosić tej procedury bez sprawdzenia na system optyczny, skanujący lub urządzenie o innej konstrukcji.
Kryteria wyniku ustala się przed badaniem. Trzeba wskazać specyfikację, zakres pomiarowy i sposób uwzględnienia niepewności przy ocenie zgodności. Raport powinien identyfikować urządzenie, konfigurację, metodę, wzorce, warunki otoczenia oraz uzyskane wyniki. Takie informacje pozwalają odróżnić spełnienie konkretnego wymagania od ogólnej adnotacji „maszyna sprawna”. Przykładowy zakres dokumentowania wzorcowania opisuje ZEISS.
Badanie dokładności trzeba również odróżnić od kontroli bezpieczeństwa. W Polsce, jeżeli bezpieczne użytkowanie maszyny zależy od warunków instalacji, pracodawca zapewnia kontrolę po zainstalowaniu jej na innym stanowisku lub w innym miejscu. Wynika to z § 26 rozporządzenia w sprawie minimalnych wymagań dotyczących użytkowania maszyn. Dobry wynik metrologiczny nie zastępuje tej kontroli.
Masz pytania? Porozmawiaj z nami
18. Kwalifikacja i walidacja urządzeń po relokacji
W środowisku objętym GMP przeniesienie urządzenia wymaga oceny wpływu zmiany na jego zastosowanie i jakość produktu. Dla wytwarzania produktów leczniczych stosowanych u ludzi właściwym odniesieniem jest Aneks 15 EU GMP dotyczący kwalifikacji i walidacji. Nie należy automatycznie przypisywać jego wymagań każdemu laboratorium, cleanroomowi ani producentowi wyrobów medycznych.
Ocena ryzyka i procedura kontroli zmian służą ustaleniu, jakie czynności trzeba powtórzyć. IQ dotyczy zgodności instalacji z przyjętymi wymaganiami, OQ działania w przewidzianych zakresach, a PQ skutecznego i powtarzalnego działania w zamierzonym zastosowaniu. Kwalifikacja urządzenia i walidacja procesu są powiązane, lecz nie są zamiennymi nazwami tego samego zadania.
Osoby odpowiedzialne w systemie jakości powinny zatwierdzić zakres badań, kryteria akceptacji i sposób postępowania z odchyleniami. Możliwość wykorzystania wcześniejszych dowodów wymaga uzasadnienia; nie ma jednej zasady nakazującej po każdej relokacji identyczny pełny zestaw prób. Jeśli zmiana obejmuje także pomieszczenie i instalacje, szerszy zakres przygotowania opisujemy w artykule o relokacji laboratoriów i cleanroomów.
Masz pytania? Porozmawiaj z nami
19. Kontrola warunków pracy po relokacji
Odbiór środowiska powinien uwzględniać warunki występujące podczas normalnego użytkowania. Temperaturę i drgania mogą zmieniać praca sąsiednich urządzeń, otwieranie bram lub cykl działania wentylacji. Pojedynczy odczyt wykonany przy wyłączonej produkcji nie opisuje takich zmian.
Wymagania cieplne mogą obejmować zakres temperatury, tempo jej zmian i różnicę temperatur między punktami. Przykładowo dla serii 500 w broszurze Mitutoyo CRYSTA-Apex S jedno ze środowisk deklarowanej dokładności opisano przez 20 ±2°C, zmiany nie większe niż 2°C na godzinę i 2°C w ciągu 24 godzin oraz gradient nie większy niż 1°C na metr. Są to dane dla wskazanej serii i warunków w tej broszurze, a nie uniwersalna specyfikacja pomieszczenia dla każdej CMM.
Po uruchomieniu należy obserwować, czy wyniki pozostają stabilne w warunkach rzeczywistej pracy. Jeśli odchylenia pojawiają się po otwarciu bramy lub włączeniu sąsiedniej maszyny, trzeba zbadać tę zależność przed kolejną regulacją urządzenia. Korekta ustawień nie usuwa źródła zmiennego zakłócenia. Monitoring i reakcję na przekroczenia warto włączyć do dalszego nadzoru nad stanowiskiem.
Masz pytania? Porozmawiaj z nami
20. Jak ograniczyć ryzyko utraty parametrów pracy i przestoju?
Harmonogram powinien obejmować czas do wznowienia uzgodnionego zastosowania maszyny. Po rozładunku mogą być jeszcze potrzebne stabilizacja, regulacja, wzorcowanie, badania odbiorowe i zatwierdzenie dokumentów. Jeśli termin produkcyjny uwzględnia wyłącznie przejazd i montaż, rzeczywisty przestój będzie dłuższy od planowanego.
Przed wyłączeniem urządzenia warto potwierdzić gotowość nowego stanowiska, dostępność serwisu oraz wzorców lub detali potrzebnych do prób. Zespół wykonujący pomiary powinien znać wymagany zakres, a osoby zatwierdzające wyniki mieć zarezerwowany czas na odbiór. Pozwala to uniknąć sytuacji, w której maszyna czeka na badanie mimo zakończonej instalacji.
Jeżeli jedno urządzenie warunkuje zwalnianie produkcji, trzeba przygotować sposób pracy na okres jego niedostępności. Może to być wykorzystanie wcześniej zatwierdzonego stanowiska zastępczego lub zewnętrznej usługi pomiarowej. Przeniesienie badań wymaga jednak oceny, czy zastępcza metoda spełnia wymagania procesu.
Osobno ustala się postępowanie przy nieudanym odbiorze: kto diagnozuje problem, jakie prace może zlecić i które próby będą powtarzane. Rezerwa czasu ma sens wtedy, gdy towarzyszy jej dostęp do ludzi, sprzętu i części potrzebnych do usunięcia możliwej niezgodności.
Masz pytania? Porozmawiaj z nami
21. Od czego zależy koszt relokacji maszyny precyzyjnej?
Koszt zależy od zakresu ochrony i odtworzenia parametrów, a nie wyłącznie od masy urządzenia i odległości. Mała maszyna pomiarowa może wymagać dedykowanego opakowania, udziału producenta i wieloetapowego odbioru. Z kolei cięższe urządzenie z kompletną dokumentacją transportową może być łatwiejsze do przygotowania organizacyjnego.
Przy porównywaniu ofert trzeba sprawdzić, czy obejmują ten sam zakres: badanie stanu wyjściowego, zabezpieczenie, demontaż, transport wewnętrzny i zewnętrzny, instalację, regulację oraz pomiary końcowe. Istotne są również koszty dojazdu serwisu, przygotowania wzorców i dokumentacji odbiorowej. Oferta kończąca się na ustawieniu maszyny nie jest cenowo porównywalna z usługą obejmującą potwierdzenie jej parametrów.
Prace w nowej lokalizacji warto wyodrębnić. Wzmocnienie podłoża, wykonanie przyłączy lub zmiana klimatyzacji mogą stanowić znaczącą część budżetu, choć nie są samym przewozem. Tak samo należy oddzielić zaplanowaną regulację od napraw usterek wykrytych przed relokacją.
Jeśli nie można z góry określić zakresu dodatkowego serwisu, oferta powinna opisywać założenia, sposób zatwierdzania prac i zasady rozliczenia. Pozwala to ocenić, które koszty są ustalone, a które zależą od wyników badań lub stanu urządzenia.
Masz pytania? Porozmawiaj z nami
22. Jakie dane przygotować do wyceny relokacji urządzenia wrażliwego?
Do wstępnej wyceny potrzebne są dane o urządzeniu, obu lokalizacjach i oczekiwanym odbiorze. Poniższe zestawienie pomaga przygotować zapytanie. Parametry należy przepisać z dokumentacji właściwego modelu lub potwierdzić z producentem; karta podobnej maszyny może zawierać inne ograniczenia.
| Zakres danych | Co przekazać | Na jaką decyzję wpływa |
|---|---|---|
| Typ i zastosowanie urządzenia | Opis wykonywanych pomiarów, obróbki lub testów oraz wymagane parametry | Zakres ochrony i badań odbiorowych |
| Identyfikacja | Producent, model, numer seryjny, rok i istotne opcje wyposażenia | Dobór instrukcji, zabezpieczeń i serwisu |
| Masa i wymiary | Dane całego urządzenia i przewożonych modułów, także z opakowaniem lub ramą | Dobór sprzętu, pojazdu i drogi transportu |
| Środek ciężkości i punkty obsługi ładunku | Rysunki punktów podnoszenia, podparcia i mocowania w konfiguracji transportowej | Plan podnoszenia i przygotowanie osprzętu |
| Zakres demontażu | Elementy zdejmowane przed transportem i czynności zastrzeżone dla serwisu | Czas przygotowania i odtworzenia konfiguracji |
| Ograniczenia transportowe | Dopuszczona pozycja, przechył, warunki udarowe i drganiowe, wymagane blokady | Zabezpieczenia i monitoring przewozu |
| Warunki pracy | Wymagania dla temperatury, jej zmian, wilgotności, czystości i drgań podłoża | Ocena gotowości nowego stanowiska |
| Stan metrologiczny i techniczny | Aktualne raporty, świadectwa, historia usterek oraz znane ograniczenia | Zakres sprawdzeń przed demontażem i po instalacji |
| Media i zasilanie | Parametry oraz schematy przyłączy, wymagania jakościowe mediów | Przygotowanie instalacji i zakres prac branżowych |
| Lokalizacje | Adresy, terminy dostępności i warunki wjazdu | Plan przewozu i organizacja prac w obiektach |
| Warunki obiektowe | Rzuty, wymiary przejść, poziomy, dane posadzek, dostępne urządzenia przeładunkowe | Technologia wyprowadzenia i ustawienia maszyny |
| Dopuszczalny przestój | Termin wyłączenia oraz wymagany termin ponownego dopuszczenia do pracy | Harmonogram, obsada i potrzeba rozwiązania zastępczego |
| Odbiór | Metody badań, kryteria akceptacji, wymagane dokumenty i osoby zatwierdzające | Zakres odpowiedzialności i zakończenia usługi |
| Dokumentacja i konfiguracja | Instrukcje, schematy, kopie ustawień, informacje o licencjach i blokadach uruchomienia | Przygotowanie serwisowe i możliwość ponownego uruchomienia |
Znaczenie danych modelowych pokazuje dokumentacja CRYSTA-Apex S, która rozróżnia konfiguracje, warunki dokładności i wymagania związane z przemieszczeniem. Jeżeli części informacji brakuje, trzeba wskazać to w zapytaniu. Wycena może wtedy obejmować audyt lub pozyskanie danych, zamiast opierać się na nieujawnionych założeniach.
Masz pytania? Porozmawiaj z nami
23. Relokacja maszyn precyzyjnych pod klucz – jak może pomóc SWENSKA POWERHOUSE?
SWENSKA POWERHOUSE może pomóc w przygotowaniu i koordynacji relokacji: od ustalenia wymagań urządzenia i warunków obiektowych po organizację zabezpieczenia, transportu, montażu oraz odbioru. Przy maszynach precyzyjnych istotne jest powiązanie prac logistycznych z dostępnością producenta, serwisu i wykonawcy pomiarów.
Zakres usługi pod klucz powinien jednoznacznie wskazywać, kto odpowiada za poszczególne czynności, jakie badania są w cenie i jaki wynik kończy realizację. Wzorcowanie, specjalistyczna regulacja lub kwalifikacja wymagają osobnego ustalenia wykonawcy i zakresu; nie należy zakładać ich na podstawie samej nazwy pakietu.
Przy przekazaniu urządzenia dokumentacja powinna pozwalać ocenić wykonane prace, wyniki uzgodnionych prób i ewentualne ograniczenia dalszej eksploatacji. Dzięki temu klient otrzymuje podstawę do decyzji o wznowieniu pomiarów lub produkcji, z uwzględnieniem rzeczywistego stanu maszyny w nowym miejscu.
Najczęściej zadawane pytania (FAQ)
Jak przenieść maszynę precyzyjną, żeby nie stracić dokładności?
Trzeba zaplanować zarówno zabezpieczenie maszyny, jak i potwierdzenie jej dokładności po ustawieniu. Przed demontażem warto wykonać pomiary odniesienia, zapisać konfigurację i uzgodnić kryteria odbioru. Sposób podnoszenia, podparcia oraz blokowania ruchomych części powinien wynikać z dokumentacji producenta. W nowej lokalizacji potrzebne są odpowiednie warunki pracy, ustawienie i testy. Brak widocznych uszkodzeń po dostawie nie potwierdza zachowania parametrów.
Jak zabezpieczyć urządzenie precyzyjne do transportu?
Zabezpieczenia dobiera się do konstrukcji urządzenia i zaleceń producenta. Mogą obejmować blokady osi, demontaż wrażliwych podzespołów, podpory, ramę transportową oraz ochronę przed wilgocią i zabrudzeniem. Blokady ruchomych części nie zastępują mocowania całego ładunku, a skrzynia nie zapewnia właściwego podparcia maszyny. Przed pakowaniem trzeba ustalić dopuszczalne miejsca mocowania i warunki przewozu, także podczas przeładunków oraz ewentualnego magazynowania.
Jak ograniczyć drgania przy relokacji maszyny?
Pomagają właściwe podparcie, ograniczenie przeładunków, przygotowanie równej drogi przejazdu oraz dobór sprzętu i sposobu jazdy do wrażliwości urządzenia. Jeśli potrzebna jest izolacja drgań, należy dobrać ją do obciążenia i częstotliwości wymuszeń. Przypadkowo dobrane podkładki mogą pogorszyć sytuację: w pobliżu częstotliwości rezonansowej izolator może wzmacniać drgania, co wyjaśnia materiał techniczny Newport. Wymagań dotyczących drgań podczas pracy nie należy automatycznie traktować jako limitów transportowych.
Czy po relokacji maszyny potrzebna jest kalibracja?
Jest potrzebna, jeżeli wymagają jej zalecenia producenta, procedury jakościowe lub ocena wpływu relokacji na pomiary. Zakres prac trzeba ustalić przed przeniesieniem urządzenia, uwzględniając demontaż, zmianę podparcia i warunków otoczenia.
Kalibracja, czyli wzorcowanie, określa zależność między wskazaniami a wartościami wzorców wraz z niepewnością. Regulacja służy zmianie wskazań, a weryfikacja potwierdza spełnienie wymagań — rozróżnia je Międzynarodowy słownik metrologii VIM. Przy zlecaniu usługi warto wskazać oczekiwane czynności i dokumenty, zamiast poprzestawać na ogólnym haśle „kalibracja po relokacji”.
Jak sprawdzić dokładność maszyny po relokacji?
Przez pomiary dobrane do funkcji urządzenia, wykonywane po jego ustawieniu i ustabilizowaniu warunków pracy. Należy określić badane parametry, zakres pomiarowy, wzorce oraz kryteria akceptacji, z uwzględnieniem niepewności pomiaru. Wyniki sprzed relokacji pomagają ocenić zmianę, ale odbiór powinien potwierdzać również spełnienie wymagań dla dalszego użytkowania.
Przykładowo ISO 10360-2:2009 opisuje badania określonych współrzędnościowych maszyn pomiarowych: kartezjańskich, ze stykowym pomiarem punktowym. Nie jest uniwersalną procedurą dla wszystkich urządzeń optycznych i pomiarowych. Pojedynczy poprawny pomiar nie potwierdza dokładności w całym wymaganym zakresie.
Jak przygotować posadzkę pod maszynę precyzyjną?
Należy sprawdzić nośność pod rzeczywistymi punktami podparcia, sztywność, stan powierzchni oraz wymagania dotyczące fundamentu i kotwienia. Dla urządzeń wrażliwych trzeba również ocenić drgania podczas normalnej pracy sąsiednich maszyn i ruchu transportowego. Pomiar w pustej hali może nie odzwierciedlać późniejszych warunków. Wyniki pozwalają zdecydować, czy wystarczy przygotowanie stanowiska, czy potrzebne będą zmiana lokalizacji lub zaprojektowana izolacja drgań.
Co wpływa na koszt relokacji maszyny precyzyjnej?
Oprócz masy, gabarytów i trasy koszt zależy od wymaganych zabezpieczeń oraz prac potrzebnych do przywrócenia urządzenia do użytkowania. Znaczenie mają demontaż, opakowanie, dostęp do stanowisk, udział serwisu, ustawienie i badania po relokacji. Porównując oferty, trzeba sprawdzić, czy obejmują pomiary przed przeniesieniem, odbiór dokładności i dokumentację. Naprawy wcześniejszych usterek oraz dostosowanie nowego pomieszczenia warto wycenić osobno.
Jakie dane są potrzebne do wyceny relokacji urządzenia wrażliwego?
Do wyceny potrzebne są dane maszyny, warunki przemieszczenia i oczekiwany zakres odbioru:
- producent, model, numer seryjny, dokumentacja oraz wymagania dotyczące dokładności;
- masa, wymiary transportowe, środek ciężkości, punkty podnoszenia i podparcia;
- zakres demontażu, dostępność blokad transportowych i wymaganych zabezpieczeń;
- ograniczenia dotyczące wstrząsów, temperatury, wilgotności i przechyłu;
- lokalizacje, zdjęcia oraz wymiary dróg przejazdu, stan nowego stanowiska i dostępne media;
- termin, dopuszczalny postój oraz wymagany udział serwisu i laboratorium pomiarowego.
Brakujące parametry należy wskazać do ustalenia podczas audytu, zamiast zastępować je założeniami.
Ile trwa relokacja maszyn precyzyjnych?
Termin zależy od przygotowania urządzenia i nowego stanowiska, transportu, dostępności serwisu oraz badań odbiorczych. Sam przewóz może zajmować niewielką część całego postoju. W harmonogramie trzeba uwzględnić stabilizację termiczną, ustawienie, ewentualną regulację i ponowne pomiary. Nie ma jednego czasu aklimatyzacji właściwego dla wszystkich maszyn. Datę zakończenia relokacji warto powiązać z potwierdzeniem wymaganych parametrów, a nie wyłącznie z dostawą.
Czy relokacja urządzeń pomiarowych wymaga kontroli temperatury po ustawieniu?
Tak, jeżeli temperatura wpływa na deklarowaną dokładność urządzenia lub wykonywane pomiary. Kontrola powinna obejmować warunki określone dla konkretnego modelu: zakres temperatur, tempo zmian i różnice temperatur w przestrzeni. Takie wymagania podaje m.in. dokumentacja Mitutoyo CRYSTA-Apex S.
Prawidłowa temperatura powietrza nie oznacza jeszcze ustabilizowania całej maszyny, wzorców i mierzonego przedmiotu. Pomiary odbiorcze należy rozpocząć po spełnieniu warunków wymaganych przez producenta i procedurę pomiarową.
Czy każda relokacja urządzeń wrażliwych wymaga walidacji?
Nie. Potrzeba walidacji zależy od zastosowania urządzenia, wymagań procesu i wpływu relokacji na jego wyniki. W produkcji leków objętej GMP zmianę ocenia się formalnie, a zakres ponownej kwalifikacji urządzenia lub walidacji procesu ustala na podstawie udokumentowanej oceny ryzyka. Takie podejście przewiduje Aneks 15 EU GMP. Nie oznacza to automatycznego powtarzania wszystkich wcześniejszych badań. Poza tym zakresem mogą wystarczyć odpowiednie testy funkcjonalne i metrologiczne, zgodne z wymaganiami użytkowania.
Czy do relokacji maszyn o wysokiej wartości warto stosować rejestratory szoku i temperatury?
Warto, gdy zapis warunków transportu pomoże ocenić narażenie urządzenia lub zdecydować o dodatkowej kontroli po dostawie. Sama cena maszyny nie przesądza o potrzebie monitoringu. Rejestrator, miejsce montażu i progi alarmowe należy dobrać do wrażliwości urządzenia; pomiar na skrzyni nie musi odpowiadać obciążeniom wewnętrznych podzespołów. Przekroczenie progu wymaga oceny, ale nie dowodzi uszkodzenia. Z kolei brak alarmu nie zastępuje sprawdzenia dokładności.
Kiedy trzeba uzyskać zezwolenie na transport maszyny?
W Polsce zezwolenie jest co do zasady wymagane przy przejeździe pojazdu nienormatywnego, czyli przekraczającego dopuszczalne wymiary, naciski osi lub rzeczywistą masę całkowitą. Ocenia się pojazd albo zespół pojazdów wraz z ładunkiem. Kategorię zezwolenia dobiera się do parametrów przejazdu zgodnie z zasadami opisanymi przez GDDKiA. Przy przewozie międzynarodowym trzeba sprawdzić wymagania każdego państwa na trasie.
Czy relokacja maszyny może wpływać na dokumentację CE?
Tak, jeśli przeniesieniu towarzyszą zmiany techniczne wymagające aktualizacji dokumentacji lub ponownej oceny zgodności. Sama zmiana miejsca użytkowania istniejącej maszyny nie powoduje automatycznie obowiązku wystawienia nowej deklaracji zgodności. Osobnej oceny wymagają m.in. zmiana przeznaczenia, przebudowa sterowania bezpieczeństwem i integracja z innymi maszynami.
Jeżeli po modyfikacji urządzenie należy uznać za nowy produkt, wykonawca zmian przejmuje obowiązki producenta. Ocena jest indywidualna i uwzględnia wpływ zmian na funkcję oraz ryzyko — opisuje to „Niebieski przewodnik” Komisji Europejskiej.
Źródła i podstawa opracowania
- GDDKiA – przejazdy nienormatywne i terminy wydawania zezwoleń
- Rozporządzenie Ministra Gospodarki z 30 października 2002 r. – użytkowanie i kontrola maszyn
- Komisja Europejska, EU GMP, Aneks 15 – kwalifikacja i walidacja
- EU-OSHA – operacje podnoszenia i sprzęt do podnoszenia
- ISO 230-1:2012 – badania dokładności geometrycznej obrabiarek
- ISO 230-2:2014 wraz z Amd 1:2016 – dokładność i powtarzalność pozycjonowania osi
- ISO 10360-2:2009 – badania odbiorcze i weryfikacyjne CMM
- IEC 60068-2-27:2008 – badania udarowe
- IEC 60068-2-64:2008+A1:2019 – badania drgań losowych
- JCGM/BIPM, Międzynarodowy słownik metrologii VIM
- Mitutoyo, CRYSTA-Apex S – parametry i informacje dotyczące relokacji
- Newport – dobór ochrony przed drganiami
- Renishaw, XL-80 – pomiary geometrii i pozycjonowania
- ZEISS – wzorcowanie i dokumentowanie wyników
Informacja prawna i zastrzeżenie odpowiedzialności
Publikacje dostępne w serwisie SWENSKA POWERHOUSE, w tym artykuły, poradniki, materiały eksperckie, opisy realizacji oraz case studies, mają charakter ogólny, informacyjny i edukacyjny. Nie stanowią porady prawnej, technicznej, projektowej ani BHP, ani instrukcji realizacji konkretnego transportu, relokacji, załadunku, rozładunku, montażu, demontażu lub innego projektu logistycznego.
Treści publikacji są przygotowywane na podstawie informacji i wiedzy dostępnych w chwili ich opracowania. Pomimo dołożenia należytej staranności mogą zawierać uproszczenia, nie uwzględniać wszystkich okoliczności konkretnego przypadku lub ulec dezaktualizacji, w szczególności wskutek zmian przepisów, wymagań administracyjnych, warunków technicznych lub organizacyjnych.
Każdy transport, relokacja, dostawa maszyny, załadunek, rozładunek, montaż, demontaż lub inny projekt logistyczny wymaga indywidualnej analizy, uwzględniającej w szczególności rzeczywiste parametry i właściwości ładunku, dokumentację techniczną, trasę, miejsce realizacji, wymagane formalności, aktualne przepisy oraz warunki techniczne i organizacyjne.
Treści publikacji nie powinny stanowić wyłącznej podstawy do podejmowania decyzji lub wykonywania czynności dotyczących konkretnego projektu. Przed ich wykorzystaniem użytkownik powinien zweryfikować ich aktualność i przydatność do danego przypadku oraz, jeżeli jest to wymagane, skorzystać z właściwej analizy specjalistycznej.
O ile wyraźnie nie wskazano inaczej, publikacje nie stanowią oferty w rozumieniu przepisów Kodeksu cywilnego, zobowiązania do wykonania określonej usługi ani zapewnienia lub gwarancji uzyskania określonych parametrów, terminów, kosztów, zezwoleń lub rezultatów. Warunki konkretnej usługi określają każdorazowo właściwe dokumenty dotyczące danego zlecenia.
Użytkownik wykorzystuje informacje zawarte w publikacjach na własną odpowiedzialność. SWENSKA POWERHOUSE nie ponosi odpowiedzialności za skutki decyzji lub działań podjętych wyłącznie na podstawie treści publikacji bez przeprowadzenia analizy właściwej dla konkretnego przypadku, z zastrzeżeniem odpowiedzialności, której zgodnie z bezwzględnie obowiązującymi przepisami prawa nie można wyłączyć ani ograniczyć.
