Transport i ustawienie maszyn przemysłowych – załadunek, rozładunek i posadowienie

1. Kiedy transport i ustawienie maszyn przemysłowych wymagają szczegółowego planowania?

Szczegółowy plan jest potrzebny, gdy przemieszczenie maszyny wymaga doboru sprzętu do nietypowego obciążenia, pracy w ograniczonej przestrzeni lub zachowania określonej geometrii urządzenia. Sama masa nie rozstrzyga o trudności operacji. Lżejsza maszyna z wysokim środkiem ciężkości albo delikatną konstrukcją może wymagać bardziej złożonego przygotowania niż ciężki, zwarty moduł z udokumentowanymi punktami podnoszenia.

Analizę warto rozpocząć od ograniczeń miejsca docelowego. Jeżeli urządzenie musi przejść przez niską bramę, wykonać obrót między słupami lub stanąć na przygotowanym fundamencie, te warunki wpływają na zakres demontażu, sposób przewozu i kolejność dostaw. Sprawdzenie ich dopiero po przyjeździe naczepy może oznaczać konieczność magazynowania maszyny lub ponownego zamówienia sprzętu.

Osobnej oceny wymagają parametry drogowe. O dopuszczalności przejazdu decyduje pojazd lub zespół pojazdów wraz z ładunkiem, w tym jego wymiary, rzeczywista masa całkowita i naciski osi. Masa maszyny podana w katalogu nie wystarcza do ustalenia, czy przewóz będzie nienormatywny.

Plan powinien więc łączyć warunki odbioru, przejazdu i ustawienia. Jego szczegółowość należy dostosować do ryzyka operacji; podobne podejście opisuje brytyjski HSE w wytycznych planowania prac związanych z podnoszeniem.

Masz pytania? Porozmawiaj z nami

2. Czym różni się transport maszyn do relokacji od zwykłego przewozu urządzeń przemysłowych?

Różnica wynika przede wszystkim z zakresu odpowiedzialności i warunków odbioru usługi. Zlecenie przewozu może kończyć się dostarczeniem zabezpieczonego ładunku do zakładu. W projekcie relokacyjnym dostawę trzeba dodatkowo powiązać z demontażem, dostępnością części, przygotowaniem stanowiska i późniejszym montażem.

Przenoszona maszyna może przyjechać w kilku jednostkach transportowych. Jej korpus, szafa sterownicza, wyposażenie i elementy mocujące muszą pozostać rozpoznawalne oraz dostępne w odpowiednim momencie. Brak niewielkiego wspornika lub zestawu podkładek może zatrzymać montaż mimo terminowej dostawy głównego urządzenia.

Dlatego już w zapytaniu ofertowym trzeba wskazać, gdzie kończy się zamawiana usługa: na placu rozładunkowym, po wprowadzeniu do hali, po ustawieniu według rzutu czy po wykonaniu pomiarów i poziomowania. Są to różne zakresy prac, wymagające innego przygotowania, sprzętu i czasu.

Masz pytania? Porozmawiaj z nami

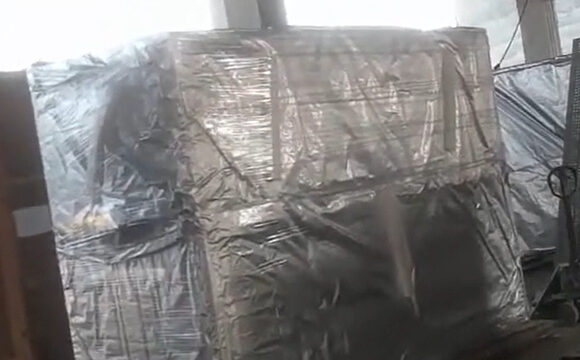

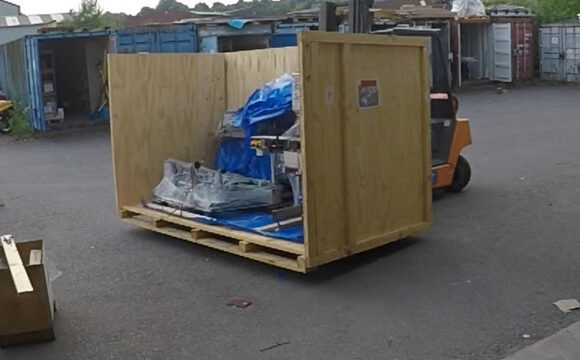

3. Transport maszyn po demontażu — co sprawdzić przed załadunkiem?

Po demontażu należy potwierdzić parametry rzeczywiście przewożonej jednostki. Usunięcie modułu może zmienić rozkład masy, położenie środka ciężkości lub sztywność konstrukcji. Dane całej maszyny z instrukcji nie muszą opisywać korpusu pozostawionego po odłączeniu wyposażenia.

Do planu transportu potrzebne są masa i wymiary każdego modułu, sposób jego podparcia, dopuszczalna orientacja oraz informacje o punktach podnoszenia i mocowania. Trzeba również sprawdzić, czy części ruchome zostały zabezpieczone zgodnie z instrukcją producenta, a elementy wystające nie są narażone na kontakt z zawiesiami, podporami lub opakowaniem.

Zdjęcia pokazują stan urządzenia i ułatwiają przygotowanie operacji, lecz nie zastępują danych o nośności uchwytów ani wiarygodnego ustalenia masy. Jeśli dokumentacja jest niepełna, wykonawca powinien wskazać, które informacje można uzyskać podczas oględzin, a które wymagają ważenia, obliczeń lub konsultacji z producentem.

Przed przekazaniem maszyny do załadunku warto potwierdzić jej stan w protokole oraz przypisać osobno przewożone wyposażenie do listy pakowej. Sposób zachowania tych powiązań opisuje artykuł o oznaczeniach i przygotowaniu maszyn do relokacji.

Masz pytania? Porozmawiaj z nami

4. Jak przygotować maszynę do załadunku?

Na podstawie potwierdzonych danych osoba planująca operację dobiera metodę podjęcia maszyny, sprzęt i osprzęt. Przy żurawiu znaczenie ma udźwig w przewidzianej konfiguracji i przy rzeczywistym promieniu pracy. Przy wózku trzeba uwzględnić między innymi położenie środka ciężkości ładunku oraz zastosowany osprzęt. Wartość maksymalnego udźwigu z nazwy urządzenia nie wystarcza do oceny konkretnego podnoszenia.

Punkty podnoszenia muszą być odpowiednie dla całego układu sił. Nie można zakładać, że kilka uchwytów przejmie obciążenie po równo. RUD wskazuje w zasadach doboru punktów podnoszenia na znaczenie masy, liczby punktów, kątów pracy i asymetrii obciążenia. Dopuszczalne warunki użycia wynikają z instrukcji konkretnego produktu.

Sprawdzenia wymaga także konstrukcja, do której zamocowano uchwyt. Odpowiednia nośność samego osprzętu nie potwierdza wytrzymałości ramy, połączenia śrubowego lub spoiny. Gdy producent nie wskazał sposobu podnoszenia, potrzebne jest rozwiązanie opracowane przez osobę posiadającą odpowiednie kompetencje techniczne.

Przygotowanie miejsca obejmuje dostęp sprzętu, przestrzeń dla zawiesi, możliwość ustawienia pojazdu i potwierdzenie podłoża. W Polsce dobór maszyn oraz osprzętu do podnoszenia z uwzględnieniem ładunku, miejsc uchwytu i warunków pracy wynika między innymi z § 7 rozporządzenia dotyczącego użytkowania maszyn przez pracowników.

Masz pytania? Porozmawiaj z nami

5. Jaka naczepa do transportu maszyny przemysłowej będzie właściwa?

Naczepę dobiera się do przygotowanego ładunku, sposobu załadunku i trasy. Ocenie podlegają wysokość pokładu, dostępna długość i szerokość, dopuszczalne obciążenia, rozmieszczenie punktów podparcia oraz możliwości mocowania. Ładowność całkowita naczepy nie oznacza, że jej pokład może przyjąć dowolne obciążenie skupione w niewielkim miejscu.

Platforma może być odpowiednia dla ładunku mieszczącego się w wymaganej skrajni i dopuszczalnych obciążeniach. Obniżony pokład pomaga ograniczyć wysokość transportową wysokiej maszyny, ale trzeba jeszcze sprawdzić jego długość użytkową, prześwit i geometrię przejazdu przez nierówności. Wysokość zestawu obejmuje również podkłady, ramę transportową i opakowanie.

Znaczenie ma dostęp do pokładu. Przykładowo Goldhofer STZ-VL i STZ-VH przewidują załadunek od przodu i różne wykonania pokładu. Taka cecha może być przydatna w określonym projekcie, ale wybór wymaga porównania konkretnej konfiguracji pojazdu z maszyną i warunkami placu.

Przewoźnik powinien sprawdzić rozmieszczenie ładunku i naciski osi przed potwierdzeniem zestawu. Obniżenie wysokości nie rozwiąże problemu przeciążonej osi ani braku miejsca na manewr przy bramie zakładu.

Masz pytania? Porozmawiaj z nami

6. Transport maszyn z załadunkiem i rozładunkiem — jak zaplanować cały proces?

Harmonogram warto budować od terminu, w którym maszyna ma być dostępna do montażu. Wcześniej muszą zostać zakończone prace przy stanowisku docelowym, przygotowana trasa wewnętrzna i zapewniony sprzęt rozładunkowy. Dopiero z tymi warunkami można uzgodnić przyjazd transportu i termin załadunku.

W planie trzeba uwzględnić czas rozstawienia sprzętu, wykonania przeładunku, kontroli mocowania oraz przekazania ładunku między zespołami. Rezerwacja żurawia na godzinę przyjazdu naczepy nie wystarczy, jeśli przygotowanie stanowiska żurawia wymaga wcześniejszego zamknięcia placu lub dostarczenia podkładów pod podpory.

Zakład nadawczy, przewoźnik i odbiorca powinni wcześniej uzgodnić sposób wykonania prac. HSE wskazuje na potrzebę takich ustaleń między firmami, stabilnego ustawienia pojazdu i wyłączenia osób nieuczestniczących w operacji ze strefy załadunku lub rozładunku. Są to wytyczne organizacji bezpiecznych prac przeładunkowych.

Przed wysłaniem zestawu należy potwierdzić gotowość odbiorcy. Jeżeli fundament, plac lub dostęp do hali nie są przygotowane, potrzebna jest decyzja o zmianie terminu albo o uzgodnionym miejscu czasowego składowania. Nie powinno się rozstrzygać tego dopiero po przyjeździe maszyny.

Masz pytania? Porozmawiaj z nami

7. Załadunek maszyn przemysłowych — najważniejsze ryzyka

Podczas załadunku zmienia się sposób podparcia maszyny. Urządzenie przechodzi z posadzki na sprzęt podnoszący, a następnie na pokład pojazdu. Każdy z tych stanów wymaga zachowania stabilności i przeniesienia obciążeń przez odpowiednie części konstrukcji.

Ryzyko przechyłu rośnie przy nieustalonym środku ciężkości i nierównym obciążeniu zawiesi. Odkształcenie może natomiast powstać, gdy podparcie lub podwieszenie działa w miejscach nieprzewidzianych przez producenta. Delikatna obudowa, osłona lub stół roboczy nie powinny być traktowane jako punkt przenoszenia sił tylko dlatego, że są łatwo dostępne.

Zespół musi znać osobę kierującą operacją, sposób komunikacji i warunki przerwania pracy. Utrata widoczności, nieoczekiwane przemieszczenie podzespołu, ugięcie podparcia czy różnica między ładunkiem a planem wymagają zatrzymania i ponownej oceny sytuacji.

Przy podnoszeniu tego samego ładunku kilkoma urządzeniami potrzebna jest zaplanowana koordynacja ich pracy. Wymóg planowania i nadzorowania operacji oraz określenia procedur dla takiego podnoszenia zawiera § 8 rozporządzenia w sprawie użytkowania maszyn. Sama suma nominalnych udźwigów nie jest podstawą do wykonania operacji.

Masz pytania? Porozmawiaj z nami

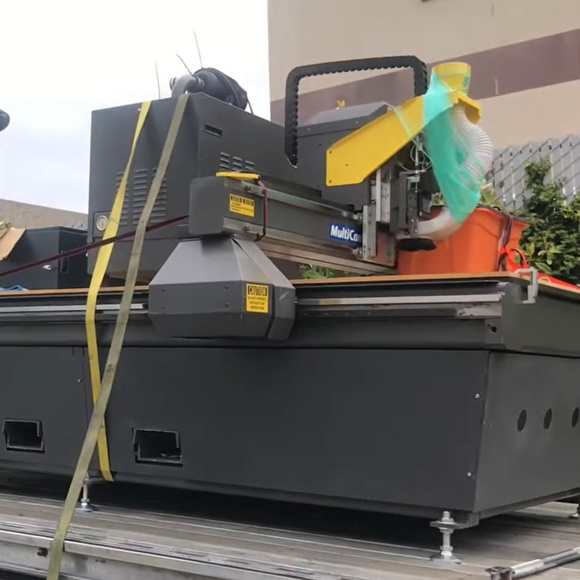

8. Zabezpieczenie i mocowanie maszyn w transporcie

Blokady transportowe chronią ruchome zespoły maszyny, a mocowanie na pojeździe zabezpiecza cały ładunek przed przemieszczeniem i utratą stabilności. Oba zakresy trzeba sprawdzić oddzielnie. Prawidłowo unieruchomiona oś obrabiarki nie oznacza jeszcze, że korpus został właściwie zamocowany na naczepie.

Dobór mocowania uwzględnia masę, środek ciężkości, tarcie, kąty odciągów oraz wytrzymałość wszystkich elementów przenoszących siły. Ocenia się również podkłady i ramę transportową. Siły nie powinny być przekazywane przez osłony ani przez części, których producent nie przewidział do tego celu.

W Polsce dla pojazdów kategorii N2, N3, O3 i O4 przepisy wymagają zabezpieczenia pozwalającego zrównoważyć siły odpowiadające 80% ciężaru ładunku w kierunku jazdy oraz 50% w bok i do tyłu. Rozporządzenie wyłącza ze swojego zakresu przewozy objęte ADR. Rozporządzenie Ministra Infrastruktury z 25 stycznia 2018 r., § 1 i § 4

Te wartości są podstawą do oceny zabezpieczenia, a nie instrukcją określającą liczbę pasów lub łańcuchów. Sposób mocowania trzeba dobrać do konkretnego ładunku i pojazdu. Rozmieszczenie oraz mocowanie sprawdza się również przy częściowym rozładunku, przeładunku i po zdarzeniu mogącym pogorszyć ich skuteczność, zgodnie z § 7 tego samego rozporządzenia.

Masz pytania? Porozmawiaj z nami

9. Transport maszyn wewnątrzzakładowy — hala, bramy, posadzka i manewry

Trasę wewnętrzną ocenia się dla maszyny razem ze sprzętem, na którym będzie przemieszczana. Rolki, podnośniki, widły lub rama transportowa zmieniają jej wysokość, szerokość i przestrzeń potrzebną do skrętu. Rysunek samego urządzenia nie pokazuje więc pełnego obrysu przemieszczanego zestawu.

Przy posadzce znaczenie mają rzeczywiste naciski w miejscach podparcia. Informacja o dopuszczalnym obciążeniu równomiernym nie wystarcza do oceny przejazdu ciężkiej maszyny na niewielkich rolkach ani pracy podnośnika. Trzeba uwzględnić konstrukcję płyty, podłoże, krawędzie, dylatacje, kanały i przykrycia instalacji.

Jeśli dokumentacja posadzki nie pozwala potwierdzić warunków przejazdu, potrzebna jest ocena osoby posiadającej odpowiednie kompetencje konstrukcyjne. Rozłożenie blach lub płyt ochronnych powinno wynikać z tej oceny; sama obecność przekładki nie dowodzi, że obciążenie zostało bezpiecznie rozłożone.

Organizacja zakładu musi zapewnić dostępność trasy w ustalonym czasie. Dotyczy to zamknięcia kolizyjnych przejść, ograniczenia ruchu wózków i usunięcia przeszkód. Równocześnie trzeba zachować wymagane drogi ewakuacyjne i dostęp do urządzeń bezpieczeństwa.

Masz pytania? Porozmawiaj z nami

10. Transport maszyn między zakładami, w Polsce i za granicą

Przy przewozie między zakładami należy uzgodnić adresy operacyjne, miejsca wjazdu, godziny dostępu i sposób awizacji. Adres siedziby firmy może prowadzić do innej bramy niż ta, którą może wjechać zestaw z maszyną. Przewoźnik potrzebuje również kontaktu do osoby uprawnionej do przyjęcia dostawy i uruchomienia prac rozładunkowych.

W transporcie międzynarodowym wymagania sprawdza się dla każdego państwa na trasie. Zezwolenie uzyskane w Polsce nie zastępuje zezwoleń wymaganych za granicą. Komisja Europejska wskazuje na różnice dotyczące procedur, eskorty, godzin przejazdu i dopuszczalnych prędkości w przewozach nienormatywnych. Komisja Europejska — cargo securing and abnormal loads

Jeżeli plan obejmuje przeładunki lub odcinki morskie, trzeba uwzględnić dodatkowe operacje i warunki ochrony urządzenia. Parametry opakowania, dostęp do punktów podnoszenia i dokumentacja ładunku muszą odpowiadać całej drodze przewozu.

Termin dostawy do zakładu powinien pozostawiać czas na odbiór, rozładunek i dalsze przemieszczanie. Przyjazd naczepy pod koniec dostępnego okna pracy nie oznacza, że maszyna będzie w tym samym terminie gotowa do montażu.

Masz pytania? Porozmawiaj z nami

11. Kiedy transport maszyny wymaga zezwolenia lub pilotażu?

O nienormatywności decyduje przekroczenie dopuszczalnych wymiarów, rzeczywistej masy całkowitej lub nacisków osi pojazdu bądź zespołu pojazdów. Dopuszczalne wartości zależą od konfiguracji. Nie należy porównywać samej masy maszyny z limitem dotyczącym całego zestawu.

Dobór kategorii zezwolenia wymaga danych pojazdu z ładunkiem. Trzeba także sprawdzić warunek niepodzielności ładunku; nie każda decyzja o przewozie urządzenia w całości wystarcza do jego spełnienia. Zasady i kategorie opisuje GDDKiA w informacji o przejazdach nienormatywnych.

GDDKiA podaje termin 3 dni roboczych dla zezwoleń kategorii III–IV po złożeniu prawidłowo wypełnionego wniosku z dowodem opłaty. Dla kategorii V jest to 14 dni roboczych albo 30 dni, gdy trzeba określić zakres przystosowania infrastruktury drogowej. Terminy te nie obejmują całego przygotowania transportu; wyjaśnianie braków i zmiany trasy mogą wydłużyć postępowanie.

Wśród warunków wyznaczenia trasy GDDKiA wskazuje skrajnię wyższą od pojazdu z ładunkiem o co najmniej 0,1 m i szerszą o co najmniej 1,0 m. Są to warunki dotyczące trasy drogowej, a nie uniwersalne zapasy do stosowania przy przeprowadzaniu maszyny przez bramę hali.

Pilotaż podlega odrębnym progom. Zgodnie z § 2 rozporządzenia Ministra Infrastruktury z 8 listopada 2023 r.:

• jeden pojazd pilotujący jest wymagany po przekroczeniu co najmniej jednej wartości: 23 m długości, 3,20 m szerokości, 4,50 m wysokości lub 60 t rzeczywistej masy całkowitej;
• dwa pojazdy pilotujące są wymagane po przekroczeniu co najmniej jednej wartości: 30 m długości, 3,60 m szerokości, 4,70 m wysokości lub 80 t rzeczywistej masy całkowitej; jadą przed pojazdem nienormatywnym i za nim;
• kolumnę pojazdów nienormatywnych pilotują dwa pojazdy, na jej początku i końcu.

Przepisy odnoszą się do przekroczenia wskazanych wartości. Sam obowiązek uzyskania zezwolenia nie oznacza automatycznie przekroczenia progów pilotażu. Organizator musi jednak uwzględnić także warunki konkretnego zezwolenia i uzgodnienia dotyczące trasy.

Masz pytania? Porozmawiaj z nami

12. Transport linii produkcyjnej i linii technologicznej

Przy linii produkcyjnej planuje się dostawy modułów powiązanych funkcjonalnie. Podział transportowy powinien uwzględniać dopuszczalne miejsca rozłączenia, stabilność poszczególnych jednostek i możliwość odtworzenia połączeń. Najmniejszy gabaryt nie zawsze oznacza najkorzystniejszy podział, jeżeli wymaga rozebrania precyzyjnie ustawionego zespołu.

Kolejność dostaw wynika z montażu i dostępu do stanowisk. Moduł przeznaczony do odległej części hali może wymagać wcześniejszego wprowadzenia, zanim inne urządzenia ograniczą trasę. Z kolei elementy potrzebne do osadzenia głównej maszyny powinny być dostępne razem z nią, nawet jeśli zajmują niewielką skrzynię.

Poszczególne jednostki mogą wymagać różnych pojazdów i zabezpieczeń. Długa sekcja, ciężki korpus oraz zapakowana automatyka stawiają inne wymagania podparciu i ochronie. Wspólny plan dostaw powinien wskazywać ich powiązania, miejsce odbioru i ewentualne składowanie pośrednie.

Szersze zależności między demontażem, transportem i odbudową układu opisuje publikacja o relokacji linii produkcyjnych i technologicznych.

Masz pytania? Porozmawiaj z nami

13. Rozładunek maszyn przemysłowych

Przed rozładunkiem odbiorca sprawdza, czy dostarczony zestaw i sposób ułożenia maszyny odpowiadają przygotowanemu planowi. Zmiana naczepy, dodatkowa rama lub inne położenie ładunku mogą zmienić zasięg sprzętu, dostęp do uchwytów i kolejność operacji.

Następnie trzeba ocenić stan ładunku oraz mocowań. HSE zaleca sprawdzenie, czy podczas przewozu nie doszło do przesunięcia i czy zwolnienie zabezpieczeń nie spowoduje ruchu lub upadku ładunku. HSE — załadunek i rozładunek W przypadku nieprawidłowości plan wymaga ponownej oceny przed rozpoczęciem zdejmowania mocowań.

Kolejność zwalniania zabezpieczeń musi zapewniać stabilność maszyny na każdym etapie. Nie należy utożsamiać odpięcia ładunku od pojazdu z usunięciem blokad jego ruchomych podzespołów. Część zabezpieczeń transportowych może pozostać potrzebna podczas dalszego przemieszczania po hali.

Po zdjęciu z naczepy urządzenie powinno trafić na przygotowane podparcie lub sprzęt do transportu wewnętrznego. Miejsce to trzeba przewidzieć w planie, również na wypadek przerwy między rozładunkiem a wprowadzeniem do hali.

Masz pytania? Porozmawiaj z nami

14. Wprowadzenie maszyny do hali

Przejście przez bramę należy sprawdzić dla pełnej konfiguracji przemieszczania: maszyny, podparcia, osprzętu i elementów wystających. Ocenia się również zmianę pochylenia przy rampie lub progu. Urządzenie mieszczące się pod nadprożem na poziomej nawierzchni może kolidować z nim podczas przejazdu przez różnicę poziomów.

Przed operacją warto oznaczyć miejsca, w których zmienia się metoda przemieszczania, na przykład przekazanie maszyny z wózka na rolki. Każda taka zmiana wymaga przestrzeni do pracy, odpowiedniego podparcia i potwierdzenia stabilności. Nie powinna być improwizowana dlatego, że użyty sprzęt nie mieści się za bramą.

W ciasnych przejściach znaczenie ma możliwość obserwowania obu stron ładunku i komunikacji z operatorem. Trasa musi pozostać wolna przez cały czas operacji. Jeśli potrzebny jest czasowy demontaż wygrodzenia lub innego elementu hali, zakres i późniejsze odtworzenie należy wcześniej uzgodnić z zakładem.

Po wprowadzeniu maszyny trzeba zachować miejsce na usunięcie sprzętu transportowego. Ustawienie urządzenia w docelowym obrysie bez możliwości wycofania wózka lub wyjęcia podpór może wymusić kolejne podnoszenie.

Masz pytania? Porozmawiaj z nami

15. Ustawienie maszyny na hali i ustawienie maszyny w nowej lokalizacji

Miejsce ustawienia powinno wynikać z zatwierdzonego rzutu, punktów odniesienia i wymagań eksploatacyjnych. Oprócz obrysu urządzenia potrzebna jest przestrzeń dla operatora, otwierania drzwi, wymiany narzędzi, odbioru materiału i prac serwisowych.

Okuma zwraca uwagę, że rysunek instalacyjny konkretnej maszyny pozwala ocenić między innymi dostęp do przyłączy i otwieranie drzwi serwisowych. Odstęp wystarczający do przejścia człowieka nie musi wystarczać do obsługi urządzenia. Okuma — lista przygotowań do instalacji obrabiarki CNC

Przed ostatecznym ustaleniem położenia należy porównać rzut z rzeczywistymi przyłączami, kotwami i sąsiednimi urządzeniami. Rozbieżność trzeba rozstrzygnąć przed zamocowaniem maszyny. Przesunięcie jej w celu dopasowania do jednego przyłącza może naruszyć inne wymagania stanowiska.

Odbiór ustawienia powinien odnosić się do uzgodnionych punktów pomiarowych i tolerancji. Samo stwierdzenie, że urządzenie stoi „zgodnie z planem”, jest zbyt ogólne, jeśli rysunek nie określa, które powierzchnie lub osie stanowią bazę.

Masz pytania? Porozmawiaj z nami

16. Pozycjonowanie, posadowienie i poziomowanie maszyn przemysłowych

Te czynności mają różne cele:

• pozycjonowanie ustala położenie i orientację maszyny względem punktów odniesienia, osi linii oraz sąsiednich urządzeń;
• posadowienie zapewnia przewidziane w projekcie podparcie i przekazywanie obciążeń na posadzkę lub fundament, z uwzględnieniem mocowania, jeśli jest wymagane;
• poziomowanie polega na regulacji ustawienia względem poziomu w punktach i z dokładnością określoną przez producenta.

Poziomowanie nie jest pełną kontrolą geometrii maszyny. Prawidłowy odczyt poziomnicy nie potwierdza jeszcze prostoliniowości, prostopadłości osi ani dokładności procesu. Zakres dalszych pomiarów zależy od konstrukcji urządzenia i wymagań jego odbioru.

Fundament ocenia się dla obciążeń występujących podczas pracy, a nie wyłącznie dla ciężaru nieruchomej maszyny. Znaczenie mogą mieć ruch zespołów, drgania i wymagania dokładności. Okuma zaleca rozpoczęcie przygotowania fundamentu od dokumentacji producenta i oceny warunków podłoża; wskazuje również związek niewłaściwego fundamentu z problemami dokładności obrabiarki. Okuma — wymagania dotyczące fundamentów obrabiarek

Rodzaj stóp, kotew, podkładek lub podlewki oraz kolejność regulacji muszą odpowiadać dokumentacji urządzenia i projektowi posadowienia. Nie ma jednej grubości posadzki ani jednej tolerancji poziomowania właściwej dla wszystkich maszyn przemysłowych.

W zamówieniu warto określić, czy zakres obejmuje jedynie ustawienie, czy także zamocowanie, poziomowanie i udokumentowane pomiary. Dalsze kontrole oraz przygotowanie do pracy opisuje artykuł o montażu i rozruchu maszyn po relokacji.

Masz pytania? Porozmawiaj z nami

17. Transport i ustawienie linii produkcyjnej

Przy ustawianiu linii trzeba ustalić wspólne bazy pomiarowe i elementy wyznaczające jej geometrię. Nie zawsze są nimi największe maszyny. Decydują wymagania procesu, połączenia między modułami i punkty wskazane w dokumentacji.

Kolejne zespoły powinny być kontrolowane względem uzgodnionych odniesień. Odkładanie położenia każdego modułu wyłącznie od poprzedniego może prowadzić do kumulowania odchyłek. Jest to istotne tam, gdzie urządzenia przekazują sobie detal, współpracują z robotem lub łączą się sztywnym odcinkiem instalacji.

Przed ostatecznym zamocowaniem warto potwierdzić zgodność wysokości i osi połączeń oraz dostęp do regulacji. Nie należy wymuszać spasowania przez naciąganie przewodów, skręcanie ram lub dociąganie niepasujących elementów śrubami. Rozbieżność wymaga ustalenia przyczyny i zatwierdzenia korekty.

Plan ustawiania musi też zachować dostęp dla następnych dostaw. Wygrodzenia, szafy i wyposażenie pomocnicze montuje się w kolejności, która pozwala zakończyć przemieszczanie pozostałych modułów, a następnie odtworzyć wymagane zabezpieczenia stanowiska.

Masz pytania? Porozmawiaj z nami

18. Jak ograniczyć ryzyko uszkodzeń, przestoju i opóźnień?

Przydatne są jasno określone warunki rozpoczęcia kolejnych etapów. Załadunek wymaga potwierdzonej konfiguracji maszyny i sposobu jej podjęcia. Wyjazd zależy od przygotowania przewozu i gotowości odbiorcy. Ostateczne ustawienie wymaga zatwierdzonego miejsca oraz danych do posadowienia.

Zmiany po uzgodnieniu planu powinny trafiać do wszystkich zespołów, których dotyczą. Dodatkowy moduł, inne opakowanie lub zamiana naczepy mogą wpłynąć na parametry drogowe i przeładunek. Przesunięcie stanowiska docelowego może z kolei zmienić trasę wewnętrzną i wymagania podłoża.

Przed demontażem warto udokumentować stan maszyny i uzgodnić zakres kontroli po dostawie. Pozwala to oddzielić wcześniejsze usterki od nowych uszkodzeń. Dla urządzeń precyzyjnych same oględziny powierzchni mogą być niewystarczające; potrzebne pomiary należy określić przed transportem.

Rezerwa czasowa powinna odpowiadać rzeczywistym niepewnościom, takim jak warunki pogodowe dla prac przeładunkowych, uzgodnienia drogowe lub gotowość fundamentu. Plan awaryjny powinien wskazywać możliwe miejsce bezpiecznego postoju i osobę podejmującą decyzję o zmianie kolejności prac.

Masz pytania? Porozmawiaj z nami

19. Od czego zależy koszt transportu maszyny?

Cena obejmuje pracę pojazdu, sprzętu przeładunkowego i zespołu, a także przygotowanie techniczne oraz wymagane formalności. Dystans drogowy wpływa na część przewozową, lecz nie opisuje kosztu wydobycia maszyny z hali ani jej ustawienia.

Duże znaczenie ma dostęp. Przy urządzeniu stojącym obok bramy może wystarczyć jedna operacja przeładunkowa. Ta sama maszyna ustawiona za innymi liniami może wymagać czasowego demontażu przeszkód, kilku zmian podparcia i zabezpieczenia trasy. Koszt tworzą wtedy dodatkowe czynności i czas pracy sprzętu.

Wybór podziału maszyny warto oceniać łącznie z późniejszym montażem. Mniejszy moduł może uprościć przewóz, ale zwiększyć liczbę rozłączanych instalacji, prac regulacyjnych i testów. Oszczędność na naczepie nie musi więc oznaczać niższego kosztu całej relokacji.

Przy porównywaniu ofert trzeba sprawdzić, czy obejmują te same czynności: załadunek, mocowanie, zezwolenia, pilotaż, rozładunek, wprowadzenie do hali oraz określony zakres ustawienia. Osobnego uzgodnienia wymagają postoje, przeładunki pośrednie i prace wynikające z niezgodności danych wejściowych.

Po stronie posadowienia na cenę wpływają wymagane pomiary, regulacja, mocowanie i przygotowanie fundamentu. Koszt ustawienia orientacyjnego nie jest porównywalny z kosztem przekazania maszyny po udokumentowanym poziomowaniu.

Masz pytania? Porozmawiaj z nami

20. Jakie dane przygotować do wyceny transportu, rozładunku i ustawienia maszyn?

Do wstępnej analizy można przekazać niepełny zestaw materiałów, pod warunkiem wyraźnego wskazania braków. Wykonawca powinien rozróżnić dane potwierdzone, szacunkowe i wymagające sprawdzenia przed realizacją. Dzięki temu wiadomo, na jakich założeniach opiera się oferta.

Klient dostarcza przede wszystkim informacje o maszynie i warunkach zakładów. Parametry całego zestawu drogowego, w tym rozkład nacisków osi, ustala przewoźnik po doborze pojazdu i rozmieszczenia ładunku. Nie trzeba ich zgadywać przed wysłaniem zapytania.

Zakres końcowego odbioru warto opisać od razu. Jeżeli wymagane jest ustawienie w określonej tolerancji lub poziomowanie, potrzebna jest dokumentacja producenta i informacja o przygotowaniu miejsca docelowego.

Praktyczna checklista do wyceny transportu i ustawienia maszyny

• Producent, model, numer seryjny oraz dostępna instrukcja transportu i instalacji.
• Masa całej maszyny i poszczególnych modułów, z podaniem źródła danych.
• Wymiary transportowe uwzględniające podparcie, ramę i opakowanie.
• Zdjęcia maszyny, tabliczki znamionowej, punktów podnoszenia i miejsc podparcia.
• Informacje o środku ciężkości, dopuszczalnej orientacji i zabezpieczeniach transportowych.
• Wykaz części przewożonych osobno oraz elementów wrażliwych.
• Adresy i bramy wjazdowe obu zakładów, godziny dostępu i kontakty operacyjne.
• Plan trasy wewnętrznej z wymiarami przejść, różnicami poziomów i miejscami manewrów.
• Dostępna dokumentacja posadzki, ramp, kanałów i stanowiska pracy sprzętu przeładunkowego.
• Rzut miejsca docelowego, wymagania fundamentu, kotwienia i poziomowania.
• Dokładny zakres usługi oraz czynności pozostające po stronie zakładu.
• Termin realizacji, okno postoju i możliwość czasowego składowania.
• Dla linii produkcyjnej: podział na moduły, kolejność ich wprowadzania i wymagania dotyczące wzajemnego ustawienia.

Masz pytania? Porozmawiaj z nami

21. Relokacja maszyn z transportem i ustawieniem przez jednego wykonawcę

Powierzenie powiązanych etapów jednemu wykonawcy może uprościć uzgadnianie harmonogramu, sprzętu i sposobu przekazywania maszyny. Jest to szczególnie przydatne, gdy decyzja dotycząca załadunku wpływa na możliwość rozładunku lub wprowadzenia urządzenia do hali.

Taki model wymaga jednak jasno opisanego zakresu. Trzeba ustalić, kto potwierdza dane maszyny, przygotowuje podłoże, organizuje formalności, zapewnia sprzęt i odbiera ustawienie. Nie należy zakładać, że określenie „relokacja” obejmuje automatycznie projekt fundamentu, prace budowlane, podłączenie mediów i rozruch.

Jeżeli uczestniczy kilku wykonawców, potrzebny jest wspólny plan oraz wskazany koordynator. Przy przekazaniu między etapami powinny być dostępne informacje o stanie urządzenia, pozostających zabezpieczeniach i ograniczeniach dalszych prac. Dobrze określone zasady współpracy są ważniejsze niż sama liczba firm na miejscu.

Masz pytania? Porozmawiaj z nami

22. Jak SWENSKA POWERHOUSE organizuje transport i ustawienie maszyn?

Zakres usług SWENSKA POWERHOUSE może obejmować przygotowanie koncepcji transportu, dobór pojazdu i sprzętu, koordynację załadunku, przejazdu oraz rozładunku, a także wprowadzenie maszyny do hali i jej ustawienie. Dla przewozów nienormatywnych zakres współpracy może uwzględniać organizację zezwoleń i pilotażu.

Przy ustalaniu realizacji trzeba połączyć dane maszyny z warunkami obu lokalizacji. Obejmuje to dostęp do urządzenia, trasę przemieszczania, miejsce pracy sprzętu oraz gotowość stanowiska docelowego. Dla linii produkcyjnej dochodzą kolejność dostaw i zależności między ustawianymi modułami.

Uzgodnienia powinny określać końcowy rezultat prac i sposób jego potwierdzenia: dostawę, rozładunek, ustawienie według rzutu albo dodatkowe pozycjonowanie i poziomowanie. Pozwala to oddzielić zakres transportowy od kolejnych czynności montażowych oraz przypisać odpowiedzialność za przygotowanie maszyny do dalszych kontroli i uruchomienia.
