Transport ponadnormatywny maszyn górniczych i ciężkich
Przewóz wozidła, koparki górniczej czy kruszarki zaczyna się od ustalenia, w jakiej konfiguracji maszyna opuści zakład. Od tego zależą dobór naczepy, możliwość przejazdu przez mosty, sposób załadunku i zakres zezwoleń. Przy większych urządzeniach równie ważna staje się kolejność dostaw: podwozie, osprzęt i elementy konstrukcyjne muszą dotrzeć zgodnie z planem ponownego montażu.
1. Kiedy transport maszyn górniczych i ciężkich staje się transportem ponadgabarytowym lub ponadnormatywnym?
O kwalifikacji przejazdu decydują parametry pojazdu lub zespołu pojazdów wraz z ładunkiem. Zgodnie z Prawem o ruchu drogowym pojazd jest nienormatywny, gdy przekracza dopuszczalne wymiary, rzeczywistą masę całkowitą lub naciski osi. Sama potrzeba użycia dźwigu, specjalnych podpór czy dodatkowych zabezpieczeń nie przesądza jeszcze o takim statusie.
Określenie „ponadgabarytowy” odnosi się przede wszystkim do wymiarów. Transport ponadnormatywny obejmuje również sytuacje, w których maszyna mieści się w dopuszczalnej szerokości i wysokości, ale załadowany zestaw przekracza ograniczenia masy albo nacisków osi. Dlatego niska, zwarta maszyna podziemna może wymagać bardziej rozbudowanej organizacji przejazdu niż znacznie większy, lecz lżejszy element przenośnika.
Znaczenie ma także niepodzielność ładunku. Ustawowe kryterium dotyczy możliwości podziału bez niewspółmiernie wysokich kosztów lub ryzyka szkody. Dostępność połączeń śrubowych nie rozstrzyga więc samodzielnie, czy urządzenie powinno zostać rozebrane. Trzeba ocenić zakres prac, zalecenia producenta i skutki ponownego montażu, a następnie ustalić dopuszczalny sposób przewozu.
Maszyna samojezdna wymaga osobnego sprawdzenia możliwości poruszania się po drogach publicznych. Zdolność do jazdy po kopalni lub placu technologicznym nie oznacza automatycznie dopuszczenia do ruchu drogowego.
Masz pytania? Porozmawiaj z nami
2. Jakie maszyny górnicze, kamieniołomowe i recyklingowe wymagają transportu specjalistycznego?
W tej grupie mieszczą się zarówno kompletne maszyny mobilne, jak i urządzenia, które opuszczają zakład dopiero po demontażu. Dla organizacji przewozu przydatniejszy od długiej listy nazw jest podział według konstrukcji i sposobu obsługi:
- Maszyny kołowe i gąsienicowe – wozidła, koparki, ładowarki, spycharki oraz wiertnice. O sposobie załadunku decydują między innymi sprawność napędu, geometria podwozia i położenie osprzętu.
- Mobilne urządzenia przeróbcze – kruszarki, przesiewacze i rozdrabniacze. Wymagają potwierdzenia konfiguracji po złożeniu koszy, przenośników i podestów.
- Długie konstrukcje – taśmociągi, przenośniki radialne i elementy zwałowarek. Istotne są miejsca podparcia, sztywność oraz zachowanie ładunku na zakrętach.
- Ciężkie urządzenia procesowe – młyny, separatory i podzespoły instalacji. Mogą wymagać indywidualnych podstaw transportowych oraz przewozu w kilku partiach.
- Maszyny podziemne i tunelowe – oprócz przewozu drogowego wymagają uzgodnienia miejsca przekazania po wyprowadzeniu z wyrobiska lub tunelu.
Do identyfikacji ładunku potrzebny jest konkretny model i jego wyposażenie. Dwie maszyny o tej samej nazwie handlowej mogą mieć inne podwozie, przeciwwagę lub osprzęt. Numer seryjny pomaga dobrać dokumentację właściwą dla przewożonego egzemplarza.
Masz pytania? Porozmawiaj z nami
3. Dlaczego masa, wymiary, środek ciężkości i konstrukcja maszyny decydują o sposobie transportu?
Punktem wyjścia jest masa maszyny przygotowanej do wysyłki. Katalog może podawać masę roboczą, masę podstawowej konfiguracji albo ładowność, czyli masę materiału, który urządzenie może przewozić podczas pracy. Te wartości opisują różne rzeczy. W zapytaniu transportowym trzeba wskazać, czego dotyczy podana liczba i jakie wyposażenie obejmuje.
Do masy ładunku dochodzą podstawy transportowe, opakowania i przewożone razem akcesoria. Następnie przewoźnik uwzględnia masę ciągnika oraz naczepy i oblicza obciążenia w wybranej konfiguracji. Podzielenie całkowitej masy przez liczbę osi nie wystarcza do oceny rzeczywistych nacisków. Znaczenie mają odległości między osiami, położenie ładunku i konstrukcja zestawu.
Środek ciężkości wpływa na ustawienie maszyny na pokładzie, stateczność i sposób mocowania. Po zdjęciu przeciwwagi, skrzyni lub ciężkiego zespołu napędowego jego położenie może się zmienić. Rysunek transportowy powinien odpowiadać konfiguracji po demontażu, a nie kompletnej maszynie podczas pracy.
Osobno sprawdza się punkty podparcia, podnoszenia i mocowania. Ucho przeznaczone do podnoszenia nie musi być dopuszczone do działania sił od odciągu w dowolnym kierunku. Przy skoncentrowanym obciążeniu potrzebna jest również ocena wytrzymałości pokładu w miejscu oparcia urządzenia, nawet jeśli jego łączna masa mieści się w deklarowanej ładowności naczepy.
Masz pytania? Porozmawiaj z nami
4. Transport wozideł technologicznych, przegubowych i sztywnych
Wozidło przeznaczone do przewozu urobku może mieć ładowność znacznie większą od własnej masy. Przykładowo Caterpillar dla modelu 777 (05) ze skrzynią Dual Slope podaje masę eksploatacyjną pustej maszyny 66 083 kg i docelową ładowność 97 277 kg. Żadnej z tych wartości nie należy bez sprawdzenia przyjmować jako masy konkretnego egzemplarza przygotowanego do transportu.
Przy wozidle przegubowym plan załadunku musi uwzględniać działanie układu kierowniczego i sposób zabezpieczenia przegubu. Blokadę stosuje się zgodnie z instrukcją producenta, na właściwym etapie operacji. Nie można zakładać jej w sposób uniemożliwiający wykonanie zaplanowanych manewrów.
W przypadku dużego wozidła sztywnego porównuje się przewóz kompletnej maszyny z wysyłką podwozia i skrzyni osobno. Drugi wariant może ograniczyć gabaryty głównego transportu, ale wymaga stanowiska demontażu, sprzętu do podnoszenia oraz montażu u odbiorcy. Konstrukcji ochronnej kabiny ROPS/FOPS nie traktuje się jako dowolnie zdejmowanego elementu służącego obniżeniu wysokości.
Przy dostawie w częściach harmonogram powinien uwzględniać zależności montażowe. Podwozie, koła i skrzynia muszą być dostępne wtedy, gdy przewiduje je plan prac, a miejsce rozładunku powinno umożliwiać późniejsze podjęcie elementów bez dodatkowego przestawiania całej dostawy.
Masz pytania? Porozmawiaj z nami
5. Transport koparek górniczych, koparek wielonaczyniowych, ładowarek, spycharek i równiarek górniczych
W dużej koparce demontaż osprzętu zmienia więcej niż długość ładunku. Zdjęcie wysięgnika, łyżki lub przeciwwagi wpływa na masę, środek ciężkości i warunki obsługi pozostałej części maszyny. Zakres oraz kolejność prac powinny wynikać z dokumentacji producenta i planu przygotowanego przez odpowiedzialny serwis.
Każdy odłączony podzespół staje się osobnym ładunkiem. Potrzebuje danych o masie, wymiarach, sposobie podparcia i podnoszenia. Dotyczy to również elementów, które na zdjęciach wyglądają niepozornie: przeciwwaga lub część układu napędowego może wymagać odrębnej organizacji przeładunku.
Przy spycharkach analizuje się między innymi szerokość lemiesza i konfigurację zrywaka. W ładowarkach i równiarkach dochodzą warunki ustawienia osprzętu oraz zabezpieczenia przegubów. Zmian konstrukcyjnych podwozia czy ingerencji w ogumienie nie powinno się traktować jako doraźnej metody dopasowania maszyny do naczepy.
Koparka wielonaczyniowa wymaga innego podejścia niż pojedyncza maszyna mobilna. Relokacja może obejmować sekcje konstrukcji, napędy, koło czerpakowe i urządzenia pomocnicze. Podział transportów powinien odpowiadać zatwierdzonemu podziałowi montażowemu. Oznaczenia na elementach, rysunkach i dokumentach wysyłkowych muszą pozwalać odbiorcy jednoznacznie rozpoznać każdą część.
Masz pytania? Porozmawiaj z nami

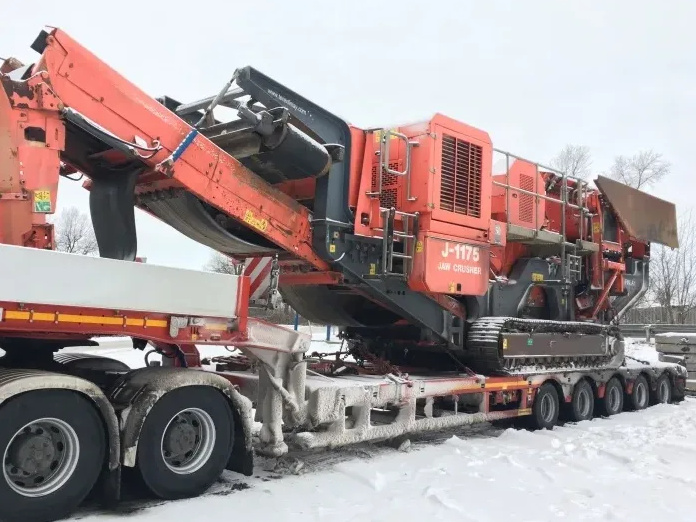

6. Transport kruszarek, przesiewaczy, skalperów i mobilnych stacji kruszenia
Przy kruszarce mobilnej podstawowym dokumentem jest instrukcja przygotowania danego modelu do transportu. Określa ona pozycję przenośników, kosza zasypowego, podpór i podestów. Deklarację „maszyna złożona” warto potwierdzić zdjęciami oraz pomiarem, ponieważ niewłaściwie ustawiony element może zwiększyć gabaryty całego zestawu.
Przesiewacz wymaga dodatkowej uwagi ze względu na zespoły pracujące w ruchu drgającym. Zakres użycia blokad transportowych zależy od konstrukcji i zaleceń producenta. Nie należy samodzielnie unieruchamiać wszystkich sprężyn, wałów czy pokładów sitowych ani prowadzić przez nie odciągów bez potwierdzenia dopuszczalnego sposobu zabezpieczenia.
Przed odbiorem używanej maszyny trzeba ustalić, czy została opróżniona z przerabianego materiału i przygotowana do bezpiecznej obsługi. Pozostałości w zasobnikach zwiększają masę, a luźne fragmenty materiału mogą wydostawać się podczas przejazdu. Zdjęcia z oględzin powinny dokumentować również stan elementów przewidzianych do składania.
Kruszarnia stacjonarna wymaga listy wysyłkowej całej instalacji. Korpus kruszarki, konstrukcja wsporcza, podajnik i przenośniki mogą potrzebować różnych środków transportu. Pozwala to oddzielić ciężkie lub ponadgabarytowe podzespoły od części możliwych do przewiezienia standardowymi zestawami.
Masz pytania? Porozmawiaj z nami
7. Transport przenośników, taśmociągów, przenośników radialnych, mobilnych i stokujących
Długi przenośnik może być stosunkowo lekki, a mimo to wymagać starannie zaprojektowanego podparcia. Rozstaw podpór wpływa na ugięcie konstrukcji. Oparcie kratownicy w przypadkowych miejscach lub przeniesienie jej ciężaru przez rolki i osłony może spowodować uszkodzenia mimo zachowania dopuszczalnej ładowności naczepy.
Przed wyborem platformy rozciąganej trzeba znać długość po złożeniu, dopuszczalne miejsca podparcia i rozmieszczenie cięższych zespołów, takich jak napęd. Jeśli przewidziano podział na sekcje, wykonuje się go w miejscach dopuszczonych dokumentacją. Połączenie konstrukcyjne nie zawsze jest przeznaczone do wielokrotnego rozłączania podczas relokacji.
Na trasie znaczenie ma tor ruchu całego zestawu i wystających końców ładunku. Ocena obejmuje skręty, ronda, przejazdy kolejowe oraz zmiany nachylenia drogi. Sama długość przejazdu wyznaczona przez nawigację nie daje odpowiedzi, czy dany zestaw pokona te miejsca.
Przy większych systemach taśmociągowych oznaczenia powinny wskazywać położenie sekcji w instalacji i powiązane z nią wyposażenie. Dostarczenie kratownic bez właściwych napędów, podpór lub łączników może opóźnić montaż mimo terminowego przyjazdu głównego transportu.
Masz pytania? Porozmawiaj z nami
8. Transport wiertnic, maszyn urabiających, kombajnów chodnikowych, ścianowych i tunelowych
Wiertnicę opisuje się w konkretnej pozycji transportowej. Położenie masztu, prowadnicy, wysięgników i magazynu żerdzi wpływa na obrys ładunku. Przygotowanie wymaga dostępności osoby znającej dany model, zwłaszcza gdy maszyna jest niesprawna i nie może wykonać wszystkich ruchów potrzebnych do złożenia.
Nie ma jednego schematu przewozu dla wszystkich kombajnów. Kombajn chodnikowy, ścianowy i duża maszyna drążąca tunel różnią się konstrukcją oraz zakresem demontażu. W przypadku rozbudowanego systemu tunelowego plan może obejmować wiele modułów, napędy, konstrukcje zaplecza i instalacje pomocnicze.
Wyprowadzenie urządzenia z miejsca pracy stanowi osobny etap. Organizator przewozu drogowego powinien otrzymać potwierdzenie, gdzie i w jakiej postaci maszyna zostanie udostępniona do załadunku. Trzeba też ustalić, czy po odłączeniu zasilania zakładowego zachowa możliwość jazdy, skręcania lub ustawienia osprzętu.
Odłączenie instalacji, zabezpieczenie energii zgromadzonej w układach i przygotowanie wrażliwych podzespołów należy uzgodnić z odpowiedzialnym personelem technicznym. Plan transportu powinien wskazywać, kto potwierdza zakończenie tych prac przed przyjazdem zestawu.
Masz pytania? Porozmawiaj z nami
9. Transport maszyn podziemnych – ładowarek podziemnych, wozideł podziemnych i urządzeń o ograniczonej skrajni
Niska sylwetka ładowarki LHD lub wozidła podziemnego pomaga ograniczyć wysokość po załadunku. Nie przesądza jednak o naciskach osi zestawu ani o możliwości wjazdu na naczepę. Przy małym prześwicie istotna jest geometria całej drogi najazdu, w tym przejście pomiędzy rampą a pokładem.
Zakres zamówienia powinien jasno określać granicę między obsługą wewnątrz kopalni a przewozem drogowym. Wydobycie maszyny na powierzchnię, przejazd drogą technologiczną i dostarczenie jej do placu załadunkowego mogą wymagać odrębnych uzgodnień oraz wykonawców. Adres kopalni nie zastępuje wskazania miejsca przekazania urządzenia.
Przed załadunkiem potrzebna jest informacja o działaniu napędu, hamulców i układu kierowniczego. Jeśli maszyna nie może poruszać się samodzielnie, sposób jej przemieszczania trzeba oprzeć na instrukcji producenta i przygotowanym planie. Doraźne pchanie inną maszyną lub ciągnięcie za przypadkowy element konstrukcji nie jest rozwiązaniem, które można założyć w wycenie.
W przypadku napędu elektrycznego lub akumulatorowego dokumentacja przekazania powinna również opisywać stan urządzenia i wymagany sposób przygotowania układu zasilania do transportu.
Masz pytania? Porozmawiaj z nami
10. Transport ciężkich urządzeń technologicznych – młynów, flotatorów, osadników, separatorów i maszyn do przeróbki surowców
Duży młyn może być dostarczany w segmentach przewidzianych już na etapie jego konstrukcji. Metso wskazuje, że podział dużych urządzeń mielących na sekcje umożliwia ich produkcję i przewóz do kopalni. Dla logistyki oznacza to konieczność przygotowania danych każdej części, a nie tylko podania masy kompletnego urządzenia.
Elementy cylindryczne i ciężkie korpusy mogą wymagać indywidualnych siodeł lub ram transportowych. Ich projekt powinien określać miejsca przenoszenia obciążeń, zabezpieczenie przed przetoczeniem oraz połączenie z naczepą. Powierzchni obrobionych, czopów czy króćców nie można uznać za podpory wyłącznie dlatego, że ułatwiają ułożenie części.
Przy relokacji używanego młyna trzeba potwierdzić zakres opróżnienia urządzenia, w tym obecność mielników i pozostałości materiału. W przypadku flotatorów, osadników i separatorów lista transportowa może obejmować zarówno ciężkie zespoły napędowe, jak i duże, stosunkowo lekkie obudowy. Każda grupa wymaga innej oceny podparcia oraz ochrony przed odkształceniem.
Harmonogram dostaw powinien wynikać z kolejności montażu. Warto przypisać do każdej pozycji miejsce składowania i termin potrzebny ekipie montażowej. Ogranicza to dodatkowe przeładunki, szczególnie gdy urządzenia przyjeżdżają przed przygotowaniem fundamentów lub stanowiska instalacji.
Masz pytania? Porozmawiaj z nami
11. Transport maszyn do recyklingu – recyklerów asfaltu, shredderów, rozdrabniaczy, granulatorów i sortowników
W rozdrabniaczu lub granulatorze znaczna część masy może przypadać na rotor, komorę roboczą i napęd. Rozmieszczenia obciążeń nie należy więc oceniać wyłącznie na podstawie zewnętrznego obrysu urządzenia. Do ustawienia na naczepie potrzebna jest informacja o środku ciężkości lub obciążeniach w punktach podparcia.
Recyklery asfaltu i mobilne instalacje przygotowuje się do pozycji transportowej właściwej dla danego modelu. Osobnego potwierdzenia wymagają elementy dołączane podczas eksploatacji: dodatkowe przenośniki, zbiorniki, osłony i układy dozowania. Mogą one nie być uwzględnione w podstawowej karcie katalogowej.
Sortowniki optyczne oraz moduły sterowania potrzebują ochrony dobranej do wrażliwości wyposażenia. Producent powinien określić wymagania dotyczące opakowania, wilgoci i zabezpieczenia na czas przewozu. Nie każda część linii recyklingowej jest ładunkiem ponadnormatywnym, choć nadal może wymagać specjalnego przygotowania.
Sprzedawca lub użytkownik powinien ujawnić obecność pozostałości przetwarzanych substancji i stan oczyszczenia urządzenia. Dzięki temu można ustalić wymagany zakres przygotowania, zamiast odkrywać problem dopiero przy załadunku lub przyjęciu do terminala.
Masz pytania? Porozmawiaj z nami
12. Dobór naczepy do transportu maszyn górniczych i ciężkich
Dobór zaczyna się od sprawdzenia, gdzie można oprzeć ładunek i jak zostanie on umieszczony na pokładzie. Dopiero potem porównuje się wysokość załadowanego zestawu, rozkład nacisków i możliwości przejazdu. Poniższe rozwiązania nie tworzą rozłącznych kategorii: naczepa niskopodwoziowa może jednocześnie mieć odpinaną szyję, rozciągany pokład i dodatkowy wózek osiowy.
| Rozwiązanie transportowe | Kiedy jest przydatne | Co wymaga sprawdzenia |
|---|---|---|
| Platforma rozciągana lub teleskopowa | Przy długich sekcjach przenośników i konstrukcjach o wysokości pozwalającej na taki przewóz. | Rozstaw podpór, dopuszczalne obciążenie przy danym rozciągnięciu oraz zachodzenie końców ładunku na zakrętach. |
| Naczepa semi-niskopodwoziowa | Przy maszynach kołowych i gąsienicowych, dla których dostępna wysokość pokładu jest wystarczająca. | Geometria najazdu, wysokość całkowita i obciążenie pokładu pod kołami lub gąsienicami. |
| Lowbed / tiefbett | Przy wysokich maszynach wymagających nisko położonej przestrzeni ładunkowej. | Użyteczna długość zagłębionego pokładu, prześwit zestawu i rozmieszczenie ciężaru. |
| Odpinana gęsia szyja | Gdy konstrukcja naczepy pozwala załadować maszynę od przodu po odłączeniu szyi. | Miejsce na rozpięcie zestawu, podłoże, kąt wjazdu oraz możliwość sterowania maszyną. |
| Poszerzany pokład | Gdy rozstaw kół, gąsienic lub podpór wymaga szerszej powierzchni oparcia. | Nośność poszerzeń i zgodność ich położenia z rzeczywistymi punktami podparcia. |
| Naczepa modułowa, moduły hydrauliczne, dodatkowy wózek dolly | Przy ciężkich ładunkach wymagających odpowiedniego układu osi i rozłożenia obciążeń. | Konfiguracja całego zestawu, naciski, geometria skrętu i warunki przejazdu przez obiekty mostowe. |
| SPMT – samojezdny transporter modułowy | Przy precyzyjnym przemieszczaniu i ustawianiu ciężkich komponentów, między innymi na placu montażowym lub w porcie. | Podłoże, stateczność, konfiguracja modułów oraz warunki dopuszczenia planowanej operacji. |
Przykłady konstrukcji z niskim pokładem i odpinanymi elementami przedstawia Faymonville w materiałach dotyczących naczep lowbed. Dane producenta opisują możliwości techniczne sprzętu. Nie zastępują sprawdzenia dopuszczalnych parametrów przejazdu po wybranej drodze.
Transportery SPMT opisane przez TII SCHEUERLE umożliwiają łączenie modułów i precyzyjne manewrowanie ciężkimi ładunkami. Ich zastosowanie do operacji na terenie zakładu nie oznacza jednak automatycznie możliwości wykonania tym samym sprzętem dalekobieżnego przewozu drogowego.
Masz pytania? Porozmawiaj z nami
13. Załadunek, rozładunek i zabezpieczenie ciężkiej maszyny na czas transportu
Plan załadunku powinien powstać razem z planem rozładunku. Odbiorca musi potwierdzić dostępność placu, sprzętu i osób potrzebnych do zdjęcia maszyny z naczepy. Samo zapewnienie, że „na miejscu jest dźwig”, nie wystarcza: jego przydatność zależy między innymi od masy ładunku, promienia pracy i możliwości ustawienia.
Stanowisko wymaga oceny nośności i równości podłoża, przeszkód nadziemnych oraz ruchu innych pojazdów. Takie zasady organizacji opisują również wytyczne HSE dotyczące załadunku i rozładunku. Na terenie kopalni lub zakładu dochodzą lokalne procedury dostępu, wyłączenia strefy robót i komunikacji między uczestnikami operacji.
Przy najazdach sprawdza się ich dopuszczalne obciążenie dla konkretnego sposobu użycia, rozstaw oraz przyczepność. Liczy się nie tylko możliwość wjazdu, ale także przejazd przez załamanie rampy i bezpieczne zatrzymanie maszyny w docelowym miejscu. Brak sprawnego hamowania lub sterowania wymaga zmiany planu, a nie wyłącznie dołączenia wciągarki.
Sposób mocowania powinien uwzględniać masę, środek ciężkości, tarcie, geometrię odciągów i wytrzymałość punktów zaczepienia. Polskie rozporządzenie dotyczące przewozu ładunku określa wymagania zabezpieczenia dla pojazdów kategorii N2, N3, O3 i O4, w tym przeciwdziałanie siłom odpowiadającym 80% ciężaru ładunku do przodu oraz 50% na boki i do tyłu. Sama liczba założonych łańcuchów nie dowodzi spełnienia tych wymagań.
Przed odjazdem porównuje się rzeczywiste ustawienie i gabaryty z dokumentacją przejazdu. W protokole warto odnotować stan maszyny i przekazanie wyposażenia, szczególnie przy sprzedaży używanego sprzętu lub dostawie obejmującej wiele części.
Masz pytania? Porozmawiaj z nami
14. Zezwolenia, pilotowanie, ograniczenia drogowe i planowanie trasy przejazdu
Przy drogowym przewozie ciężkiej maszyny na naczepie analizuje się zakres zezwoleń kategorii II–IV, a jeśli parametry nie mieszczą się w odpowiednich zakresach – możliwość uzyskania zezwolenia kategorii V na wyznaczoną trasę. Kategorie różnią się dopuszczonymi parametrami i zakresem dróg. Nie można wybrać dokumentu wyłącznie na podstawie szerokości maszyny.
W ciężkich transportach szczególnego znaczenia nabierają naciski i układ osi. Dodanie modułu może poprawić rozłożenie obciążeń, ale zmienia także masę własną, długość i geometrię zestawu. Możliwość przejazdu przez most ocenia się dla całej konfiguracji. GDDKiA wskazuje, że uzgodnienie trasy uwzględnia stan dróg i obiektów mostowych oraz bezpieczeństwo ruchu.
Obowiązek pilotowania sprawdza się niezależnie od samego doboru zezwolenia. Zgodnie z rozporządzeniem w sprawie pilotowania pojazdów nienormatywnych przekroczenie rzeczywistej masy całkowitej 60 t jest jedną z przesłanek wymagających jednego pojazdu pilotującego, a przekroczenie 80 t – dwóch. Obowiązek może powstać również przy mniejszej masie, jeśli przekroczone zostaną odpowiednie progi długości, szerokości lub wysokości.
Ocena trasy obejmuje także dojazd od bramy zakładu do stanowiska załadunku. Przepust, droga technologiczna czy ciasny zakręt na terenie kopalni mogą wymagać zmiany miejsca przekazania maszyny. Warunki ruchu wewnętrznego uzgadnia się z zarządzającym obiektem.
Zmiana naczepy, masy lub konfiguracji ładunku po przygotowaniu dokumentacji wymaga ponownego sprawdzenia warunków przejazdu. Termin odbioru powinien uwzględniać rzeczywisty czas uzgodnień administracyjnych i technicznych.
Masz pytania? Porozmawiaj z nami
15. Transport maszyn górniczych i ciężkich po Polsce oraz transport międzynarodowy
Przewóz między kopalnią, serwisem i kolejnym zakładem często trzeba dopasować do postoju produkcyjnego. Znaczenie ma moment udostępnienia maszyny, czas potrzebny na przygotowanie i termin, w którym odbiorca może rozpocząć jej ponowny montaż. Harmonogram powinien obejmować te czynności, a nie tylko czas jazdy.
W relacji międzynarodowej warunki przejazdu ustala się dla poszczególnych państw. Polskie zezwolenie nie zastępuje dokumentów wymaganych za granicą. Przykładowo holenderski RDW opisuje odrębną procedurę zezwolenia na konkretną trasę, obejmującą analizę przeszkód i informacje o zestawie z ładunkiem.
Przy zakupie używanej maszyny za granicą trzeba potwierdzić warunki jej wydania. Sprzedawca powinien wskazać osobę techniczną, dostępność operatora oraz zakres przygotowania objęty sprzedażą. Uzgodnienia handlowe dotyczące demontażu lub załadunku należy przenieść do planu logistycznego.
Jeśli przewóz wymaga formalności celnych, przed podstawieniem zestawu ustala się odpowiedzialność za dokumenty i odprawę. Równie ważny jest dokładny punkt odbioru: duży zakład może mieć kilka bram, z których tylko jedna nadaje się do obsługi zestawu ponadnormatywnego.
Masz pytania? Porozmawiaj z nami
16. Transport maszyn górniczych z portu i do portu – import, eksport i obsługa projektów przemysłowych
Sposób dostarczenia maszyny statkiem wpływa na dalszą obsługę. Ładunek ro-ro, przesyłka breakbulk i urządzenie na platformie kontenerowej flat rack wymagają różnych uzgodnień terminalowych. Przed zamówieniem zestawu drogowego trzeba znać sposób wydania ładunku, jego aktualne opakowanie i dostępne punkty podjęcia.
Możliwości przeładunku potwierdza się dla konkretnego terminala oraz operacji. Sama informacja, że port obsługuje ciężkie ładunki, nie przesądza o dostępności odpowiedniego dźwigu, placu ani terminu. Plan powinien uwzględniać awizację, zwolnienie ładunku do odbioru, wymagane dokumenty i dopuszczalny czas postoju pojazdu.
Jeżeli po wyładunku morskim zmienia się rama, pozycja urządzenia albo sposób podparcia, trzeba ponownie ustalić parametry transportu drogowego. Zabezpieczenie odpowiednie na statku nie zastępuje oceny mocowania na naczepie. Dodatkowe podstawy mogą również zmienić wysokość i masę podaną we wniosku o zezwolenie.
Przy większej dostawie warto rozdzielić kolejność zwalniania komponentów w porcie od kolejności potrzebnej na montażu. Jeśli nie da się ich pogodzić, w planie należy przewidzieć miejsce składowania i niezbędną obsługę. Pozwala to ocenić pełny koszt odbioru, zanim rozpoczną się dostawy.
Masz pytania? Porozmawiaj z nami
17. Od czego zależy cena transportu wozidła, koparki górniczej, kruszarki, przesiewacza lub innej ciężkiej maszyny?
Podstawę ceny tworzą konfiguracja zestawu, trasa i zakres operacji. Przy ciężkich maszynach istotną część budżetu mogą stanowić dojazd specjalistycznego taboru, organizacja przeładunku, uzgodnienia drogowe i czas jego zaangażowania. Stawka za kilometr nie opisuje całego zlecenia.
Porównując przewóz w całości z transportem po demontażu, trzeba zestawić pełne koszty obu wariantów. W drugim uwzględnia się prace serwisowe, dźwigi, podstawy transportowe, dodatkowe pojazdy i ponowny montaż. Mniejszy gabaryt głównego ładunku może ułatwić przejazd, lecz nie przesądza o niższej cenie całej relokacji.
Oferta powinna wskazywać, kto odpowiada za załadunek, przygotowanie maszyny, pilotowanie, formalności i rozładunek. Warto również ustalić zasady rozliczenia postoju oraz zmiany parametrów ładunku. Ułatwia to porównanie ofert obejmujących rzeczywiście ten sam zakres.
Krótki termin ogranicza dostępność sprzętu i ekip. Nie daje jednak gwarancji szybszego uzyskania zezwolenia lub uzgodnienia infrastruktury. Jeśli dostawa jest powiązana z uruchomieniem produkcji, odbiorca powinien wskazać zarówno termin graniczny, jak i dopuszczalne wcześniejsze okno dostawy.
Masz pytania? Porozmawiaj z nami
18. Jak przygotować dane do wyceny transportu maszyny górniczej lub ciężkiego urządzenia?
Najlepszym punktem wyjścia jest jeden zestaw danych odnoszący się do uzgodnionej konfiguracji wysyłkowej. Przy urządzeniu rozłożonym na części każda pozycja powinna mieć własne oznaczenie, masę i wymiary. Dane katalogowe należy wyraźnie odróżnić od pomiarów konkretnego egzemplarza.
| Co przygotować | Jakie informacje powinno zawierać |
|---|---|
| Identyfikacja urządzenia | Producent, model, numer seryjny, rok produkcji i dokumentacja odpowiadająca danej wersji. |
| Masa i rozkład obciążeń | Masa w konfiguracji wysyłkowej, źródło danych, uwzględniony osprzęt i podstawy; dostępne informacje o środku ciężkości oraz punktach podparcia. |
| Wymiary transportowe | Długość, szerokość i wysokość po przygotowaniu, z uwzględnieniem opakowania, ram oraz elementów wystających. |
| Zdjęcia i rysunki | Widok z czterech stron, tabliczka znamionowa, podwozie, punkty mocowania i podnoszenia oraz aktualny rysunek transportowy, jeśli jest dostępny. |
| Zakres demontażu | Lista odłączanych elementów, ich masy i gabaryty, wykonawca prac oraz termin gotowości do odbioru. |
| Stan techniczny | Potwierdzenie działania napędu, hamulców, sterowania i mechanizmów potrzebnych do złożenia; opis usterek wpływających na załadunek. |
| Miejsca załadunku i rozładunku | Dokładne punkty na terenie obiektów, warunki dojazdu i podłoża, dostępny sprzęt, godziny obsługi oraz kontakty do osób odpowiedzialnych. |
| Termin i kolejność dostaw | Gotowość maszyny, oczekiwane okno transportu, ograniczenia produkcyjne i zależności od prac montażowych lub obsługi portowej. |
Brakującą informację lepiej oznaczyć jako wymagającą potwierdzenia niż zastępować szacunkiem bez opisu. Organizator może wtedy wskazać, które dane są potrzebne do wstępnego budżetu, a które muszą zostać ustalone przed doborem zestawu i przygotowaniem dokumentacji przejazdu.
Masz pytania? Porozmawiaj z nami
19. Problemy przy transporcie maszyn górniczych, kamieniołomowych i recyklingowych – co sprawdzić przed odbiorem?
Tuż przed wysyłką potrzebne jest potwierdzenie, że uzgodnienia nadal odpowiadają rzeczywistemu stanowi ładunku i miejsc obsługi. Szczególnej uwagi wymagają następujące sytuacje:
- Maszyna ma inne wyposażenie niż podczas oględzin. Trzeba porównać aktualne zdjęcia i konfigurację z danymi przyjętymi do planu transportu.
- Po odłączeniu od instalacji zakładowej urządzenie utraciło możliwość ruchu. Osoba techniczna powinna potwierdzić wykonalność zaplanowanej metody załadunku.
- Demontaż zakończono, ale nie przygotowano podpór i oznaczeń. Każdy element musi mieć uzgodniony sposób obsługi i odpowiadającą mu pozycję na liście wysyłkowej.
- Stanowisko rozładunku jest zajęte lub niegotowe. Przed wysyłką trzeba potwierdzić termin jego udostępnienia i konsekwencje ewentualnego oczekiwania.
- Zmieniła się osoba odpowiedzialna za wydanie maszyny. Nowy kontakt powinien otrzymać uzgodnienia dotyczące zakresu prac, dokumentów i obecności operatora.
Przy wielu uczestnikach projektu pomaga jedna aktualna lista wysyłkowa z datą i numerem wersji. Powinni pracować na niej sprzedawca, serwis, przewoźnik i odbiorca. Zmiana masy lub sposobu przygotowania musi trafić do organizatora przed rozpoczęciem operacji.
Masz pytania? Porozmawiaj z nami
20. Dlaczego przy transporcie ponadgabarytowym maszyn górniczych warto korzystać z doświadczonego organizatora?
Organizator łączy ustalenia techniczne z dostępnością przewozu i warunkami trasy. Powinien doprowadzić do zgodności między konfiguracją przygotowaną przez serwis, zestawem wskazanym przez przewoźnika, dokumentacją przejazdu i możliwościami odbiorcy. Dzięki temu poszczególne strony wiedzą, co muszą przygotować i kiedy potwierdzić gotowość.
W ramach usług SWENSKA POWERHOUSE można uzgodnić organizację przewozu maszyny oraz zakres koordynacji z przewoźnikiem, miejscami przeładunku i pozostałymi uczestnikami dostawy. Ustalenia dotyczące demontażu, konstrukcji podpór czy podnoszenia wymagają udziału właściwych osób technicznych i wykonawców tych prac.
Dla klienta rezultatem powinien być wykonalny plan: określona konfiguracja ładunku, zakres odpowiedzialności, warunki realizacji i harmonogram powiązany z gotowością obu miejsc obsługi. Przy relokacji ciężkiej maszyny właśnie te ustalenia pozwalają kontrolować koszt całego przedsięwzięcia oraz ograniczyć nieplanowane operacje po drodze.
Najczęściej zadawane pytania (FAQ)
Kiedy transport maszyny górniczej jest transportem ponadgabarytowym?
Transport jest ponadgabarytowy, gdy pojazd lub zestaw z maszyną przekracza dopuszczalną długość, szerokość albo wysokość. Przy kwalifikacji przejazdu uwzględnia się także rzeczywistą masę całkowitą i naciski osi: ich przekroczenie oznacza transport ponadnormatywny nawet przy zachowaniu wymiarów. Ocenia się gotowy zestaw, z osprzętem i podstawami, które będą przewożone razem z maszyną.
Czy transport wozidła przegubowego i transport wozidła sztywnego organizuje się tak samo?
Nie. W wozidle przegubowym trzeba uwzględnić sposób skręcania podczas załadunku oraz zabezpieczenie przegubu zgodnie z instrukcją producenta. Możliwość samodzielnego wjazdu zależy również od sprawności hamulców, geometrii najazdu i miejsca na manewry.
Przy dużym wozidle sztywnym szczególne znaczenie mają szerokość skrzyni, wysokość kabiny i rozkład ciężaru. Niekiedy uzasadniony jest osobny przewóz skrzyni oraz podwozia, po zaplanowaniu demontażu i ponownego montażu. W obu przypadkach potrzebna jest masa wozidła przygotowanego do przewozu. Podawana w katalogu ładowność określa masę przewożonego urobku i nie może zastępować masy samej maszyny.
Czy koparkę górniczą przewozi się z łyżką, wysięgnikiem i przeciwwagą?
Koparkę górniczą można przewozić w całości albo po demontażu wybranych podzespołów, zależnie od konstrukcji maszyny i możliwości trasy. Porównuje się oba warianty, uwzględniając wymiary zestawu, naciski osi, warunki załadunku oraz koszt prac serwisowych.
Zdjęcie łyżki, wysięgnika czy przeciwwagi wymaga procedury właściwej dla danego modelu. Zmienia masę i położenie środka ciężkości pozostałej części koparki, co trzeba uwzględnić przy jej podnoszeniu, wjeździe na naczepę i mocowaniu. Dla każdego odłączonego elementu należy ustalić osobno masę, wymiary, punkty podnoszenia i sposób podparcia. Miejsce dostawy musi być przygotowane do ponownego montażu.
Jak przygotować kruszarkę mobilną do transportu?
Kruszarkę trzeba przygotować według instrukcji transportowej właściwej dla jej modelu i wyposażenia. Przed przyjazdem naczepy należy potwierdzić:
- Opróżnienie maszyny z przerabianego materiału i usunięcie luźnych pozostałości, które mogłyby wypaść podczas jazdy.
- Ustawienie składanych przenośników, nadstaw kosza i podestów w pozycji przewidzianej do transportu.
- Założenie wymaganych przez producenta blokad oraz zabezpieczenie elementów ruchomych.
- Sprawność napędu i sterowania potrzebnych do zaplanowanego załadunku.
Po przygotowaniu mierzy się rzeczywiste gabaryty maszyny, również z dodatkowym separatorem czy przenośnikiem. Jeżeli usterka uniemożliwia złożenie któregoś elementu lub samodzielny wjazd, trzeba przekazać tę informację organizatorowi przed podstawieniem zestawu. Może to zmienić dobór naczepy i sposób załadunku.
Jaka naczepa jest najlepsza do transportu przesiewacza lub kruszarki?
Do transportu kruszarek i przesiewaczy wykorzystuje się naczepy niskopodwoziowe, ale wybór konkretnej konstrukcji zależy od wysokości maszyny, masy i rozstawu gąsienic lub kół. Zagłębiony pokład typu lowbed pozwala ograniczyć wysokość zestawu; musi jednak mieć odpowiednią długość użytkową i nośność.
Osobno sprawdza się najazdy, obciążenie pokładu w miejscach podparcia oraz naciski osi po ustawieniu maszyny. Przy małym prześwicie pomocny może być załadunek od przodu przez odpinaną gęsią szyję. Sama deklarowana ładowność naczepy nie potwierdza, że dany przesiewacz da się na nią bezpiecznie wprowadzić.
Czy transport przenośnika radialnego wymaga transportu ponadgabarytowego?
Nie zawsze. Decydują wymiary całego zestawu po złożeniu przenośnika do pozycji transportowej, a nie długość urządzenia podczas pracy. W niektórych modelach składane sekcje pozwalają znacznie skrócić ładunek. Jeśli nadal przekracza on dopuszczalne parametry, trzeba dobrać odpowiedni zestaw i sprawdzić wymagane zezwolenia. Przy długiej konstrukcji istotne są miejsca podparcia kratownicy oraz tor ruchu jej końców na zakrętach. Podział na mniejsze sekcje jest możliwy tylko w zakresie dopuszczonym dokumentacją techniczną.
Czy maszyny podziemne są łatwiejsze do przewozu, bo są niższe?
Niska konstrukcja ułatwia zachowanie dopuszczalnej wysokości zestawu, lecz nie rozwiązuje problemu dużej masy. Ładowarka podziemna lub wozidło może mocno obciążać niewielki fragment pokładu, dlatego trzeba sprawdzić jego wytrzymałość i rozkład nacisków osi. Mały prześwit może też utrudnić przejście z rampy na naczepę.
Przed odbiorem ustala się stan napędu, hamulców i układu kierowniczego oraz dokładne miejsce przekazania maszyny. Wyprowadzenie jej z wyrobiska i dostarczenie na powierzchniowy plac załadunkowy to zakres, który trzeba uzgodnić z kopalnią oddzielnie od przewozu drogowego.
Czy transport młyna SAG albo młyna kulowego to zwykły transport maszyny?
Przy dużym młynie SAG lub kulowym zwykle planuje się dostawę kilku ciężkich podzespołów. Korpus może być podzielony na segmenty, a napęd, elementy łożyskowania i pozostałe części przewożone osobno. Każda pozycja wymaga danych o masie, gabarytach oraz sposobie podjęcia i ułożenia na pojeździe.
Cylindryczne elementy mogą potrzebować zaprojektowanych siodeł transportowych, które zapewnią właściwe podparcie i zabezpieczenie przed przetoczeniem. Przy relokacji używanego młyna trzeba potwierdzić jego opróżnienie z materiału i mielników. Dopiero z listy wysyłkowej wynika, które części wymagają zestawu modułowego, a które można dostarczyć standardowym transportem.
Co najbardziej wpływa na koszt transportu kruszarki, wozidła lub koparki górniczej?
O cenie decydują przede wszystkim konfiguracja maszyny do przewozu, potrzebny zestaw i wykonalna trasa. Duża masa może wymagać większej liczby osi oraz sprawdzenia obiektów mostowych, a znaczna szerokość lub wysokość ograniczyć wybór dróg i zwiększyć zakres pilotażu.
Przy wycenie porównuje się pełny koszt przewozu w całości z wariantem po demontażu. Ten drugi obejmuje także serwis, sprzęt do podnoszenia, dodatkowe transporty i ponowny montaż. Znaczenie ma również sprawność maszyny: egzemplarz, który nie jeździ lub nie skręca, może wymagać innej obsługi niż identyczny model gotowy do samodzielnego załadunku.
Jakie dane trzeba przesłać do wyceny transportu maszyny górniczej?
Do wyceny potrzebny jest opis konkretnego egzemplarza w konfiguracji przygotowanej do wysyłki. Należy przesłać:
- Producenta, model i numer seryjny, pozwalające dobrać właściwą dokumentację.
- Masę transportową z informacją, skąd pochodzi i jakie wyposażenie obejmuje.
- Długość, szerokość i wysokość po złożeniu lub demontażu, razem z podstawami i opakowaniem.
- Aktualne zdjęcia, rysunek transportowy oraz dostępne dane o środku ciężkości i punktach podnoszenia, podparcia oraz mocowania.
- Informację o sprawności napędu, hamulców, sterowania i mechanizmów składania.
- Dokładne miejsca odbioru i dostawy, warunki dojazdu, dostępny sprzęt przeładunkowy oraz termin gotowości.
Jeżeli maszyna będzie rozebrana, trzeba dołączyć listę części z osobnymi masami i wymiarami. Przy danych szacunkowych należy zaznaczyć, co wymaga pomiaru lub potwierdzenia przed organizacją przejazdu.
Czy transport maszyn górniczych z Niemiec do Polski wymaga oddzielnych zezwoleń?
Tak, jeśli parametry zestawu wymagają zezwoleń w obu krajach. Niemieckie zezwolenie nie uprawnia do przejazdu nienormatywnego po Polsce, a polskie nie zastępuje dokumentów wymaganych w Niemczech. Dla każdego odcinka ustala się dopuszczoną trasę, terminy i warunki przejazdu oraz wymagany pilotaż.
Sama nazwa „maszyna górnicza” nie przesądza o obowiązku uzyskania zezwolenia. Ocenia się pojazd z konkretnym ładunkiem, uwzględniając jego wymiary, masę i naciski osi. Jeśli trasa przebiega przez kolejne państwo, trzeba sprawdzić również jego wymagania.
Czy transport z portu jest trudniejszy niż zwykły transport drogowy?
Może wymagać dodatkowych uzgodnień, ponieważ do przewozu drogowego dochodzi obsługa terminalowa. Trzeba ustalić, czy maszyna zostanie wydana na własnym podwoziu, podjęta dźwigiem czy zdjęta z platformy użytej w transporcie morskim. Od tego zależą potrzebny sprzęt, czas przeładunku i sposób podstawienia naczepy.
Termin odbioru wymaga potwierdzenia zwolnienia ładunku, dokumentów terminalowych i ewentualnej odprawy celnej. Przed wyjazdem należy sprawdzić masę oraz wymiary maszyny z podstawami pozostającymi na drogowy etap przewozu. Mocowanie zastosowane na statku wymaga osobnej oceny pod kątem zabezpieczenia ładunku na naczepie.
Czy separator magnetyczny, flotator lub osadnik przewozi się jako jedną maszynę?
Niewielki separator może być przewożony jako kompletne urządzenie. Duży flotator lub osadnik bywa dzielony na zbiorniki, napędy, mosty i konstrukcje wsporcze. Sposób dostawy powinien wynikać z dokumentacji producenta lub uzgodnionego planu demontażu. Do wyceny potrzebna jest lista rzeczywistych elementów wysyłkowych. Ciężki napęd wymaga innego podparcia niż duża, cienkościenna obudowa podatna na odkształcenie. Przy urządzeniu używanym trzeba potwierdzić opróżnienie, oczyszczenie i odłączenie instalacji. Oznaczenia części oraz kolejność dostaw powinny odpowiadać planowi montażu u odbiorcy.
Czy SWENSKA POWERHOUSE organizuje transport maszyn do recyklingu?
Tak. SWENSKA POWERHOUSE organizuje przewozy rozdrabniaczy, granulatorów, recyklerów asfaltu, sortowników oraz innych urządzeń instalacji recyklingowych. Można uzgodnić transport pojedynczej maszyny lub dostawy części całej linii, z doborem przewoźnika, zestawu i wymaganych formalności. Demontaż, pakowanie, załadunek, rozładunek i ponowny montaż wymagają wskazania w zamówieniu, jeśli mają należeć do organizowanego zakresu.
Informacja prawna i zastrzeżenie odpowiedzialności
Publikacje dostępne w serwisie SWENSKA POWERHOUSE, w tym artykuły, poradniki, materiały eksperckie, opisy realizacji oraz case studies, mają charakter ogólny, informacyjny i edukacyjny. Nie stanowią porady prawnej, technicznej, projektowej ani BHP, ani instrukcji realizacji konkretnego transportu, relokacji, załadunku, rozładunku, montażu, demontażu lub innego projektu logistycznego.
Treści publikacji są przygotowywane na podstawie informacji i wiedzy dostępnych w chwili ich opracowania. Pomimo dołożenia należytej staranności mogą zawierać uproszczenia, nie uwzględniać wszystkich okoliczności konkretnego przypadku lub ulec dezaktualizacji, w szczególności wskutek zmian przepisów, wymagań administracyjnych, warunków technicznych lub organizacyjnych.
Każdy transport, relokacja, dostawa maszyny, załadunek, rozładunek, montaż, demontaż lub inny projekt logistyczny wymaga indywidualnej analizy, uwzględniającej w szczególności rzeczywiste parametry i właściwości ładunku, dokumentację techniczną, trasę, miejsce realizacji, wymagane formalności, aktualne przepisy oraz warunki techniczne i organizacyjne.
Treści publikacji nie powinny stanowić wyłącznej podstawy do podejmowania decyzji lub wykonywania czynności dotyczących konkretnego projektu. Przed ich wykorzystaniem użytkownik powinien zweryfikować ich aktualność i przydatność do danego przypadku oraz, jeżeli jest to wymagane, skorzystać z właściwej analizy specjalistycznej.
O ile wyraźnie nie wskazano inaczej, publikacje nie stanowią oferty w rozumieniu przepisów Kodeksu cywilnego, zobowiązania do wykonania określonej usługi ani zapewnienia lub gwarancji uzyskania określonych parametrów, terminów, kosztów, zezwoleń lub rezultatów. Warunki konkretnej usługi określają każdorazowo właściwe dokumenty dotyczące danego zlecenia.
Użytkownik wykorzystuje informacje zawarte w publikacjach na własną odpowiedzialność. SWENSKA POWERHOUSE nie ponosi odpowiedzialności za skutki decyzji lub działań podjętych wyłącznie na podstawie treści publikacji bez przeprowadzenia analizy właściwej dla konkretnego przypadku, z zastrzeżeniem odpowiedzialności, której zgodnie z bezwzględnie obowiązującymi przepisami prawa nie można wyłączyć ani ograniczyć.
