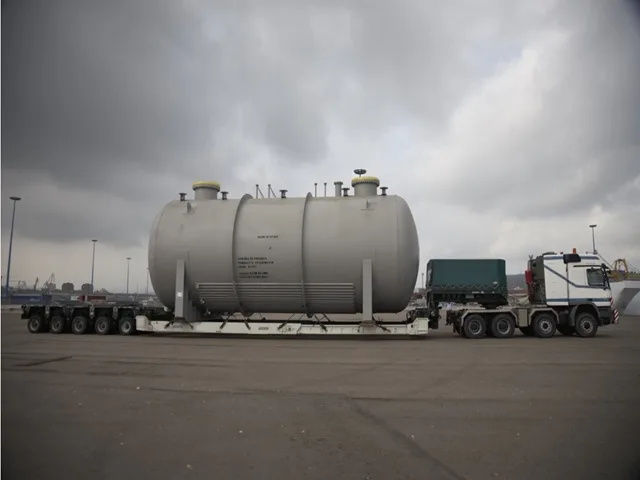

Transport ponadnormatywny zbiorników i silosów
Duża średnica zbiornika może ograniczyć trasę bardziej niż jego masa, a sposób podparcia przesądzić o możliwości przewozu. Transport zbiorników i silosów wymaga połączenia dokumentacji urządzenia z doborem naczepy, przygotowaniem przeładunków i sprawdzeniem warunków dojazdu. Co należy ustalić, aby dostarczyć konstrukcję bez uszkodzeń i przygotować ją do dalszego montażu?
1. Kiedy transport zbiorników i silosów staje się transportem ponadnormatywnym?
Transport zbiornika lub silosa staje się ponadnormatywny, gdy pojazd albo zespół pojazdów z ładunkiem przekracza dopuszczalne wymiary, rzeczywistą masę całkowitą lub naciski osi. Ocenia się cały zestaw w konfiguracji drogowej: z podporami, ramą transportową, zabezpieczeniami i wystającym wyposażeniem.
Sama duża pojemność urządzenia nie przesądza o wymaganiach przewozowych. Szeroki, lekki płaszcz może wymagać transportu ponadnormatywnego, podczas gdy rozmontowany silos o znacznej pojemności da się przewieźć standardowymi samochodami.
Przy kwalifikacji przewozu znaczenie ma również niepodzielność ładunku. Przepisy odnoszą ją do możliwości podziału bez niewspółmiernie wysokich kosztów lub ryzyka szkody. Konstrukcja przewidziana do skręcania na miejscu wymaga więc innej oceny niż kompletny zbiornik spawany.
Kategorie zezwoleń przy transporcie ponadnormatywnym zbiorników i silosów
W przewozach przemysłowych rozpatruje się przede wszystkim zezwolenia kategorii II–V. Kategorie II i III wymagają zachowania dopuszczalnej masy całkowitej oraz nacisków osi, przy wymiarach mieszczących się w granicach danej kategorii. Kategoria IV pozwala na rzeczywistą masę całkowitą do 60 t, przy zachowaniu pozostałych warunków, w tym dopuszczalnych nacisków osi.
Przekroczenie odpowiednich limitów może oznaczać konieczność uzyskania zezwolenia kategorii V na wyznaczoną trasę. Kategorię dobiera się na podstawie wszystkich parametrów zestawu i zakresu dróg objętych zezwoleniem.
Masz pytania? Porozmawiaj z nami
2. Jakie zbiorniki i silosy najczęściej wymagają transportu specjalistycznego?
Jakie zbiorniki najczęściej wymagają transportu specjalistycznego?
Specjalistycznego przewozu wymagają między innymi duże zbiorniki magazynowe, aparaty procesowe, zbiorniki ciśnieniowe i urządzenia kriogeniczne. W zależności od projektu ładunkiem jest kompletny aparat, sam korpus albo zespół umieszczony na ramie wraz z instalacją pomocniczą.
Takie rozróżnienie wpływa na zakres przygotowania. Zbiornik z fabrycznymi podporami transportowymi może wymagać innej naczepy niż podobny wymiarowo korpus bez podstawy. Urządzenie z mieszadłem, wężownicą lub rozbudowaną armaturą wymaga dodatkowo ustalenia, które elementy pozostają zamontowane na czas jazdy.
Dokumentacja powinna opisywać stan wysyłkowy. Rysunek instalacji pokazujący pomosty, rurociągi i konstrukcje wsporcze w położeniu roboczym często nie pozwala jeszcze zaplanować transportu.
Jakie silosy najczęściej wymagają transportu ponadnormatywnego?
Największe ograniczenia drogowe powodują zwykle silosy przewożone jako kompletne konstrukcje spawane oraz duże, nierozbieralne sekcje. Wersje skręcane mogą być dostarczane w pakietach blach, elementów leja, dachu i konstrukcji nośnej.
Przykładem różnicy konstrukcyjnej jest CONSTMACH CS-100, oferowany w wersji spawanej i skręcanej. Dla wersji skręcanej producent wskazuje możliwość wysyłki dwóch rozmontowanych silosów w jednym kontenerze 40-stopowym typu open top lub na jednej ciężarówce. Nazwa i pojemność silosa nie wystarczają zatem do określenia sposobu dostawy.
Masz pytania? Porozmawiaj z nami
3. Dlaczego średnica, długość, wysokość, masa i środek ciężkości decydują o sposobie przewozu?
Średnica płaszcza jest tylko jednym z wymiarów potrzebnych do planowania. Szerokość lub wysokość transportową mogą zwiększać króćce, włazy, kołnierze, ucha, izolacja i podpory. Dla długiego zbiornika trzeba również sprawdzić zwisy oraz przestrzeń zajmowaną podczas skrętu.
Wysokość całego zestawu wynika z geometrii urządzenia, jego ułożenia, wysokości podparcia i konstrukcji naczepy. Obniżenie pokładu może ułatwić przejazd pod wiaduktem, ale zmniejszyć prześwit na wypukłym przejeździe lub rampie. Te dwa ograniczenia należy analizować łącznie.
Masa służy do doboru nośności sprzętu i rozkładu nacisków osi. Położenie środka ciężkości wpływa natomiast na stateczność, rozmieszczenie podpór oraz przebieg podnoszenia. Zamontowany napęd, mieszadło albo niesymetryczna armatura mogą przesunąć środek ciężkości względem geometrycznego środka korpusu.
Osobnej oceny wymaga wytrzymałość miejsc podparcia. Cienkościenna powłoka może odkształcić się lokalnie, mimo że masa całego urządzenia jest niewielka. Liczba i rozstaw podpór powinny wynikać z dokumentacji konstrukcji lub uzgodnionej analizy technicznej.
Masz pytania? Porozmawiaj z nami
4. Transport dużych zbiorników przemysłowych, procesowych, magazynowych i ciśnieniowych
Przy dostawie nowego zbiornika warto uzgodnić warunki transportu jeszcze przed zakończeniem produkcji. Dotyczy to rozmieszczenia podpór, dostępności punktów podnoszenia, ochrony króćców i możliwości demontażu wyposażenia. Późniejsze dodawanie uchwytów lub spawanie elementów pomocniczych wymaga akceptacji odpowiedzialnej strony technicznej.
W przypadku urządzenia używanego dochodzi ocena jego aktualnego stanu. Dokumentacja fabryczna może nie odzwierciedlać późniejszych przeróbek, korozji, wymiany osprzętu lub zmian masy. Przydatne są aktualne zdjęcia, potwierdzone wymiary i informacja o stanie elementów przeznaczonych do podnoszenia.
Wytrzymałość zbiornika na ciśnienie robocze nie potwierdza automatycznie odporności na siły od mocowania transportowego. Podobnie nogi lub podpory eksploatacyjne nie muszą być przystosowane do obciążeń występujących podczas przewozu w innym położeniu.
Dostarczenie urządzenia należy oddzielić od dopuszczenia go do eksploatacji. Dla instalacji zbiornikowych objętych dozorem technicznym UDT wskazuje zmianę miejsca zainstalowania jako jedną z okoliczności wymagających badań doraźnych eksploatacyjnych. Zakres dokumentacji i badań trzeba ustalić dla konkretnego urządzenia przed jego ponownym uruchomieniem.
Masz pytania? Porozmawiaj z nami
5. Transport zbiorników kriogenicznych, fermentacyjnych, CSTR, biogazowych i mieszalnikowych
W zbiorniku kriogenicznym ochrony wymaga cały układ: zbiornik wewnętrzny, płaszcz zewnętrzny, izolacja i wyposażenie. Instrukcja konkretnego modelu określa dopuszczalną pozycję przewozu, punkty podnoszenia oraz przygotowanie urządzenia.
Przykładowo instrukcja Chart dla zbiorników VS/HS wskazuje, że opisane urządzenia nie są przeznaczone do przewozu z ciekłą zawartością. Podaje też wymagania dotyczące przygotowania przestrzeni wewnętrznej i podparcia. Nie należy przenosić tych zaleceń bezpośrednio na inne modele ani zakładać, że każde urządzenie ma być transportowane w identycznym stanie ciśnieniowym.
Określenia „fermentacyjny”, „CSTR” i „biogazowy” opisują funkcję urządzenia, lecz nie rozstrzygają sposobu dostawy. Duże instalacje mogą powstawać z modułów montowanych na miejscu. WELTEC BIOPOWER opisuje taki model realizacji: prefabrykowane elementy są wysyłane w kontenerach i składane na terenie inwestycji.
W zbiornikach mieszalnikowych trzeba ustalić sposób zabezpieczenia napędu i elementów wewnętrznych. Demontaż lub unieruchomienie mieszadła powinny odpowiadać dokumentacji producenta; przypadkowe podparcie wału może przenieść siły na elementy nieprzystosowane do takich obciążeń.
Przy zbiornikach używanych potrzebna jest informacja o wcześniejszej zawartości i wykonanym przygotowaniu. „Pusty” nie oznacza automatycznie braku niebezpiecznych pozostałości. Jeżeli występują substancje niebezpieczne, należy ustalić właściwą kwalifikację przewozu według ADR. Zbiornika stacjonarnego nie można przy tym automatycznie traktować jak cysterny drogowej ani obejmować zwolnieniami dotyczącymi innych rodzajów opakowań.
Masz pytania? Porozmawiaj z nami
6. Transport zbiorników pionowych, poziomych, stalowych, nierdzewnych, izolowanych i dwupłaszczowych
Zbiornik pracujący pionowo może być przewożony poziomo wyłącznie wtedy, gdy jego konstrukcja i dokumentacja dopuszczają takie ułożenie. Trzeba sprawdzić obciążenie płaszcza, elementów wewnętrznych i króćców oraz przewidzieć późniejsze pionowanie. Samo obniżenie wysokości zestawu nie uzasadnia zmiany pozycji.
Przy przewozie poziomym istotna jest geometria siodeł lub innych podpór oraz ich rozmieszczenie. Podparcie powinno przenosić siły w miejscach do tego przewidzianych. Osłona izolacji nie może być uznana za powierzchnię nośną bez potwierdzenia technicznego.
W zbiornikach dwupłaszczowych trzeba uwzględnić sposób połączenia obu powłok. Zewnętrzny wygląd urządzenia nie pozwala ustalić, jakie obciążenia można bezpiecznie wprowadzić przez podpory i mocowania.
Stal nierdzewna wymaga dodatkowo ochrony przed uszkodzeniem powierzchni i zanieczyszczeniem cząstkami stali węglowej. Outokumpu zaleca odpowiednią separację podczas składowania i obsługi. Dotyczy to również przekładek oraz powierzchni kontaktu z ramą transportową: powinny być dobrane do materiału, czyste i pozbawione elementów mogących porysować powłokę.
Masz pytania? Porozmawiaj z nami
7. Transport dużych silosów przemysłowych, zbożowych, cementowych, paszowych, wapna, popiołu i materiałów sypkich
Pojemność magazynowa silosa i masa przewożonej konstrukcji są różnymi wielkościami. Informacja, że urządzenie mieści określoną liczbę ton cementu lub zboża, nie określa jego masy własnej. Do planowania potrzebna jest masa w stanie wysyłkowym, z uwzględnieniem pozostawionego wyposażenia i elementów transportowych.
O obrysie kompletnego silosa mogą decydować lej, nogi, filtr, pomosty, drabiny lub przewód napełniający. Demontaż części osprzętu może ułatwić przejazd, ale trzeba wcześniej ustalić jego zakres, sposób pakowania oraz odpowiedzialność za ponowny montaż.
Podczas układania silosa na naczepie obciążenia mogą działać inaczej niż w czasie pracy. Szczególnej uwagi wymagają połączenia płaszcza z lejem i konstrukcją wsporczą. Jeżeli potrzebne są usztywnienia tymczasowe, ich wykonanie powinno wynikać z uzgodnionego rozwiązania technicznego.
Lekka konstrukcja o dużej powierzchni jest również wrażliwa na wiatr podczas podnoszenia i ustawiania. Dopuszczalne warunki operacji ustala się dla danego urządzenia, sprzętu i konfiguracji. Należy zaplanować także stateczność silosa w okresie między ustawieniem a zakończeniem kotwienia i montażu.
Masz pytania? Porozmawiaj z nami
8. Transport segmentów silosów, sekcji, płaszczy, lejów, dachów, podstaw i hopperów
Podział konstrukcji zmniejsza gabaryty pojedynczych przesyłek, lecz zwiększa znaczenie pakowania i oznaczeń. Otwarte sekcje płaszcza mogą tracić geometrię, a uszkodzone krawędzie, otwory lub kołnierze utrudniają późniejsze spasowanie.
Sposób podparcia powinien chronić kształt elementu. Układanie sekcji jedna w drugiej, piętrowanie pakietów i stosowanie wspólnych mocowań wymagają potwierdzenia, że naciski nie uszkodzą blach, powłok ochronnych lub powierzchni połączeń.
Leje i zasobniki, określane również jako hoppery, często mają niesymetryczną geometrię. Ich pozycja transportowa powinna uwzględniać wystające przyłącza oraz możliwość bezpiecznego podjęcia na miejscu montażu.
Kolejność dostaw należy powiązać z technologią budowy konkretnego silosa. Nie ma jednej kolejności odpowiedniej dla wszystkich systemów. Oznaczenia przesyłek powinny umożliwiać przypisanie części do urządzenia, pozycji montażowej i aktualnej wersji dokumentacji. Ułatwia to odbiór oraz ogranicza konieczność wielokrotnego przekładania elementów na placu.
Masz pytania? Porozmawiaj z nami
9. Dobór naczepy do transportu zbiorników i silosów
Naczepę dobiera się do całego układu transportowego: ładunku, podpór, mocowań, trasy i sposobu przeładunku. Sama nośność pojazdu nie przesądza o jego przydatności. Znaczenie mają również wysokość pokładu, rozstaw osi, skrętność oraz możliwość rozmieszczenia punktów podparcia.
| Rozwiązanie | Typowe zastosowanie | Co trzeba sprawdzić |
|---|---|---|
| Platforma standardowa lub teleskopowa | Segmenty, pakiety konstrukcji i długie elementy o odpowiedniej wysokości transportowej. | Długość podparcia, zwisy, rozkład masy i miejsce na mocowania. |
| Naczepa semi lub niskopodwoziowa z głębokim pokładem | Kompletne zbiorniki i silosy wymagające ograniczenia wysokości zestawu. | Geometrię pokładu, wysokość siodeł, prześwit i możliwość załadunku. |
| Pokład do przewozu zbiorników typu vessel bridge lub vessel deck | Konstrukcje, których geometria pozwala wykorzystać przestrzeń między belkami. | Dopuszczalne miejsca podparcia, zakres regulacji i kolizje z osprzętem. |
| Drogowy zestaw modułowy | Ciężkie urządzenia wymagające odpowiedniej liczby osi i rozłożenia obciążeń. | Naciski osi, konfigurację modułów, stateczność i warunki przejazdu. |
| Transporter samojezdny SPMT | Przemieszczanie ciężkich konstrukcji w zakładzie, porcie lub na terenie inwestycji. | Nośność nawierzchni, przestrzeń manewrową i sposób przekazania ładunku na podpory docelowe. |
Poszczególne konstrukcje naczep mają własne ograniczenia. Przykładowo Faymonville opisuje pokład MegaMAX dla Jan Jongsma, którego szerokość można hydraulicznie zwiększyć do 3,75 m. Jest to parametr konkretnego pokładu, a nie uniwersalna dopuszczalna średnica przewożonego zbiornika.
SPMT znajduje zastosowanie przede wszystkim przy przemieszczeniach na ograniczonym obszarze. Regulacja wysokości platformy może wspierać operacje przekazania ładunku, ale możliwość ustawienia urządzenia na fundamencie zależy od geometrii podpór i przygotowanej metody operacji.
Masz pytania? Porozmawiaj z nami
10. Załadunek, zabezpieczenie, rozładunek i ustawienie zbiornika lub silosa
Załadunek zbiornika lub silosa – dźwig, suwnica, podpory i przygotowanie miejsca odbioru
Plan podnoszenia powinien uwzględniać masę urządzenia w aktualnym stanie, położenie środka ciężkości, dopuszczone punkty podwieszenia i warunki pracy sprzętu. Ucho służące do obsługi pokrywy lub pojedynczego podzespołu nie jest automatycznie punktem podnoszenia całego zbiornika.
Jeżeli urządzenie ma zmienić położenie z poziomego na pionowe, trzeba zaplanować pionowanie jako osobny etap. W jego trakcie zmieniają się geometria podwieszenia i rozkład sił. Zastosowanie dwóch dźwigów wymaga skoordynowanego planu; nie wystarcza zsumowanie ich nominalnych udźwigów.
DNV w materiałach dotyczących stateczności podnoszenia zwraca uwagę między innymi na położenie środka ciężkości, geometrię zawiesi, tolerancje i wpływ sił zewnętrznych. Ustalenia dotyczące podnoszenia powinny być gotowe przed podstawieniem pojazdu.
Zabezpieczenie zbiornika i silosa w transporcie
Zabezpieczenie musi przeciwdziałać przesuwaniu, przetaczaniu i utracie stateczności ładunku. Należy przeanalizować cały układ przenoszenia sił: od konstrukcji urządzenia przez siodła lub ramę aż do mocowań naczepy.
Docisk mocowań nie może powodować niedopuszczalnych odkształceń płaszcza. Większe napięcie pasów lub łańcuchów nie zastępuje właściwego podparcia. Osłony izolacji, króćce i przypadkowe elementy wyposażenia nie powinny przejmować sił, do których nie zostały zaprojektowane.
Rozwiązanie dobiera się z uwzględnieniem przepisów dotyczących mocowania ładunków, właściwych obliczeń i parametrów użytego osprzętu. Zabezpieczenie wymaga kontroli podczas realizacji, zwłaszcza po zdarzeniach mogących wpłynąć na jego skuteczność.
Przygotowanie miejsca rozładunku i ustawienia
Miejsce odbioru powinno umożliwiać ustawienie naczepy, pracę dźwigu i wykonanie zaplanowanych manewrów. Trzeba potwierdzić nośność podłoża z uwzględnieniem kanałów, instalacji podziemnych i innych osłabień nawierzchni.
Jeżeli zakres obejmuje ustawienie na fundamencie, wcześniej sprawdza się gotowość podstawy, położenie kotew oraz orientację króćców i włazów. Plan powinien określać warunki uzyskania stateczności urządzenia i przekazania go ekipie montażowej. Sam przyjazd transportu nie oznacza, że miejsce jest gotowe do takiego odbioru.
Masz pytania? Porozmawiaj z nami
11. Zezwolenia, pilotaż, ograniczenia drogowe i analiza trasy
Analiza trasy musi odpowiadać ostatecznej konfiguracji zestawu. Obejmuje szerokość i wysokość przejazdu, geometrię skrzyżowań, nośność obiektów, prześwit pod naczepą oraz dostęp do miejsca dostawy. Zmiana naczepy lub wysokości podpór może wymagać ponownej weryfikacji.
Osobnych uzgodnień mogą wymagać roboty drogowe, usunięcie elementów infrastruktury i zbliżenia do sieci napowietrznych. Odległości bezpieczne przy liniach elektroenergetycznych ustala się z ich zarządcą; nie można zastępować ich zwykłym zapasem wysokości przyjmowanym dla przejazdu pod obiektem.
GDDKiA wskazuje termin wydania zezwoleń kategorii III i IV do 3 dni roboczych od złożenia kompletnego, opłaconego wniosku. Dla kategorii V jest to zasadniczo 14 dni roboczych, a gdy potrzebne jest określenie zakresu przystosowania infrastruktury — 30 dni. Terminy te nie obejmują całego przygotowania projektu transportowego.
Kiedy transport zbiornika lub silosa wymaga pilotażu?
W Polsce jeden pojazd pilotujący jest wymagany, gdy pojazd nienormatywny przekracza co najmniej jeden z parametrów: 23 m długości, 3,20 m szerokości, 4,50 m wysokości lub 60 t rzeczywistej masy całkowitej, o ile nie zachodzą przesłanki do zastosowania dwóch pilotów.
Dwa pojazdy pilotujące, poruszające się z przodu i z tyłu, są wymagane po przekroczeniu co najmniej jednego z progów: 30 m długości, 3,60 m szerokości, 4,70 m wysokości lub 80 t rzeczywistej masy całkowitej. Parametry dotyczą pojazdu lub zestawu z ładunkiem.
Masz pytania? Porozmawiaj z nami
12. Transport zbiorników i silosów po Polsce, w Europie oraz z portu i do portu
Transport zbiorników i silosów po Polsce
W przewozie krajowym znaczenie ma połączenie dopuszczonej trasy drogowej z rzeczywistymi warunkami na terenie odbiorcy. Brama, wewnętrzny łuk drogi lub świeżo wykonana nawierzchnia mogą ograniczyć dostawę mimo możliwości przejazdu wcześniejszego odcinka.
Przy inwestycjach w budowie należy potwierdzić, że uzgodniony dojazd pozostanie dostępny w dniu dostawy. Składowane materiały, wykopy i praca innych ekip mogą zmienić warunki od czasu oględzin.
Transport zbiorników i silosów w Europie
Przejazd międzynarodowy wymaga sprawdzenia zasad w każdym państwie na trasie. Różnić się mogą kategorie zezwoleń, wymagania pilotażu, dopuszczalne godziny jazdy i ograniczenia obowiązujące na wybranych drogach.
Harmonogram powinien uwzględniać ciągłość przejazdu między krajami oraz miejsca bezpiecznego postoju. Tam, gdzie jest to wymagane, dochodzi obsługa celna. Termin gotowości zbiornika w fabryce trzeba skoordynować z ważnością zezwoleń i dostępnością sprzętu przeładunkowego.
Transport zbiorników i silosów z portu i do portu
Przy dostawie przez port należy uzgodnić obsługę ładunku między statkiem, terminalem i transportem drogowym. Ważne są dostępne urządzenia przeładunkowe, miejsce czasowego składowania i możliwość wyjazdu zestawu ponadnormatywnego.
Podpory używane w podróży morskiej nie zawsze pasują do wybranej naczepy. Również zabezpieczenia drogowe i morskie wymagają odrębnej oceny warunków przewozu. Dokumentacja powinna wskazywać, które elementy pozostają z urządzeniem na kolejnych etapach, a które trzeba wymienić.
Dobór portu warto więc oprzeć na całym łańcuchu dostawy. Szerszy kontekst opisujemy w publikacji o transporcie ponadnormatywnym drogą morską i śródlądową.
Masz pytania? Porozmawiaj z nami
13. Cena, koszt i wycena transportu zbiornika lub silosa
Koszt zależy od konfiguracji zestawu, długości i dostępności trasy, zezwoleń, pilotażu oraz zakresu przeładunków. Istotne są również wykonanie podpór, przygotowanie urządzenia i ewentualne dostosowanie infrastruktury.
Oferta powinna jasno określać miejsce zakończenia usługi. Dostawa na naczepie, rozładunek na podpory tymczasowe oraz pionowanie i ustawienie na fundamencie oznaczają różne zakresy prac. Nieprecyzyjne ustalenia na tym etapie utrudniają porównanie cen.
Dla konstrukcji modułowej warto zestawić koszt przewozu części z kosztami montażu na miejscu. Rozcinanie istniejącego zbiornika spawanego nie jest prostym odpowiednikiem fabrycznego podziału: wymaga oceny technicznej, określenia sposobu odtworzenia konstrukcji i ewentualnych badań.
Jakie dane są potrzebne do wyceny transportu zbiornika lub silosa?
| Dane do wyceny | Znaczenie dla organizacji przewozu |
|---|---|
| Rysunek transportowy i jego aktualna wersja | Pozwalają ustalić konfigurację wysyłkową oraz zakres pozostawionego wyposażenia. |
| Maksymalne wymiary wraz z wystającymi elementami | Służą do doboru naczepy i sprawdzenia trasy. |
| Masa urządzenia, podpór i wyposażenia oraz położenie środka ciężkości | Umożliwiają ocenę obciążeń pojazdu i przygotowanie przeładunków. |
| Dopuszczona pozycja przewozu i miejsca podparcia | Określają sposób ułożenia urządzenia i potrzebę wykonania ramy lub siodeł. |
| Punkty podnoszenia i mocowania oraz ograniczenia producenta | Pozwalają dobrać metodę obsługi i zabezpieczenia. |
| Stan urządzenia i historia wcześniejszej zawartości | Pomagają ustalić zakres przygotowania oraz ewentualne wymagania dotyczące towarów niebezpiecznych. |
| Zakres demontażu i lista osobnych przesyłek | Umożliwiają zaplanowanie liczby pojazdów i kompletności dostawy. |
| Adresy, zdjęcia dojazdu i warunki pracy sprzętu | Służą ocenie możliwości odbioru, rozładunku i manewrowania. |
| Zakres rozładunku, pionowania i ustawienia | Rozdziela obowiązki przewoźnika, ekip przeładunkowych i wykonawcy montażu. |
| Termin gotowości ładunku i miejsca odbioru | Pozwala skoordynować zezwolenia, pojazdy, sprzęt i harmonogram inwestycji. |
Masz pytania? Porozmawiaj z nami
14. Najczęstsze ryzyka i sposoby ich ograniczenia
Najczęstsze problemy przy transporcie zbiorników i silosów
Błędy często wynikają z danych opisujących urządzenie w eksploatacji zamiast w transporcie. Pojemność magazynowa zastępuje masę własną, a rysunek korpusu pomija króćce lub osprzęt. W efekcie rzeczywisty ładunek różni się od przyjętego do wyceny i analizy trasy.
Drugą grupą problemów jest niedopasowane podparcie: obciążenie cienkiej powłoki w niewłaściwym miejscu, przenoszenie docisku przez izolację lub brak zabezpieczenia przed przetoczeniem. Uszkodzenie może ujawnić się dopiero podczas odbioru albo montażu.
Opóźnienia powoduje również nieuzgodnione pionowanie. Urządzenie dociera w pozycji poziomej, lecz na miejscu brakuje przestrzeni, osprzętu lub zatwierdzonej metody zmiany położenia. Podobny skutek daje niegotowy fundament, gdy w zakresie dostawy przewidziano bezpośrednie ustawienie zbiornika.
Jak ograniczyć ryzyko w transporcie ponadnormatywnym zbiornika lub silosa?
Najwięcej można rozstrzygnąć przed wysyłką, uzgadniając wspólną wersję danych między producentem lub właścicielem urządzenia, organizatorem transportu i ekipą odbierającą. Dokumentacja powinna jednoznacznie wskazywać masę, obrys, pozycję przewozu i zaakceptowane sposoby obsługi.
Zmiany w wyposażeniu trzeba oceniać pod kątem ich wpływu na transport. Dodanie króćca, pozostawienie pomostu lub zastosowanie wyższych podpór może zmienić parametry przejazdu mimo zachowania tego samego modelu urządzenia.
Przed załadunkiem należy potwierdzić zgodność przygotowanego ładunku z dokumentacją oraz gotowość miejsca dostawy. Takie sprawdzenie pozwala usunąć rozbieżności, zanim pojazd, dźwig i ekipa montażowa zostaną związane jednym terminem.
Masz pytania? Porozmawiaj z nami
15. Jak SWENSKA POWERHOUSE może pomóc w organizacji transportu ponadnormatywnego zbiorników i silosów?
SWENSKA POWERHOUSE może koordynować organizację przewozu na podstawie danych urządzenia i uzgodnionego zakresu dostawy. Obejmuje to przygotowanie zapytania transportowego, dobór rozwiązania z przewoźnikiem oraz uzgodnienie trasy, zezwoleń, pilotażu i przeładunków z odpowiednimi partnerami.
Przy zbiornikach wymagających specjalnego podparcia lub pionowania potrzebna jest współpraca z producentem albo osobą odpowiedzialną za ocenę konstrukcji. Ustalenia techniczne stają się wtedy podstawą organizacji transportu i określenia obowiązków wszystkich uczestników.
Zakres współpracy można dopasować do dostawy nowego urządzenia, relokacji używanej instalacji lub przewozu segmentów na budowę. Informacje o obsłudze spedycyjnej znajdują się w sekcji usług SWENSKA POWERHOUSE.
Najczęściej zadawane pytania (FAQ)
Czy transport zbiornika jest transportem ponadnormatywnym?
Tak, jeżeli cały zestaw z załadowanym zbiornikiem przekracza dopuszczalne wymiary, rzeczywistą masę całkowitą lub naciski osi. Sam przemysłowy charakter urządzenia ani jego pojemność nie przesądzają o kwalifikacji przewozu. Lekki zbiornik może wymagać transportu ponadnormatywnego ze względu na dużą średnicę.
Osobną kwestią jest sposób obsługi. Nawet zbiornik mieszczący się w dopuszczalnych parametrach drogowych może potrzebować specjalnych podpór i ochrony przed odkształceniem. Dotyczy to między innymi konstrukcji cienkościennych, izolowanych lub wyposażonych w wystające króćce. Wymagania dotyczące podparcia i mocowania ustala się na podstawie dokumentacji konkretnego urządzenia.
Kiedy zbiornik wymaga transportu ponadnormatywnego?
Rozstrzyga się to po ustaleniu pozycji zbiornika na pojeździe, rodzaju podpór oraz konfiguracji zestawu. Przy przewozie poziomym wysokość obejmuje nie tylko średnicę korpusu, lecz także jego położenie względem jezdni i wystające wyposażenie. Podana w katalogu średnica nie jest więc automatycznie wysokością transportową.
Przed doborem naczepy warto sprawdzić, czy producent dopuszcza zmianę orientacji urządzenia lub demontaż drabin, podestów i osprzętu. Takie przygotowanie może ograniczyć gabaryt, lecz nie wolno zakładać, że każdy zbiornik pionowy można bez dodatkowej oceny położyć na boku. Po ustaleniu ostatecznej konfiguracji porównuje się wymiary, masę i naciski osi całego zestawu z dopuszczalnymi wartościami.
Czy transport silosa jest transportem ponadnormatywnym?
Często tak, jeśli silos jedzie w całości albo w dużych segmentach. Przy przewozie poziomym jego wysokość robocza staje się w przybliżeniu długością ładunku, a średnica wpływa na szerokość i wysokość zestawu. Trzeba doliczyć lej, podpory i wyposażenie pozostające na konstrukcji.
Inaczej wygląda dostawa silosu skręcanego, którego części są przygotowane do montażu na miejscu. Poszczególne pakiety mogą mieścić się w standardowym transporcie, mimo dużych wymiarów gotowego obiektu. Do wyceny należy też odróżnić masę własną silosu od jego pojemności magazynowej. Oznaczenie „silos 100 ton” zwykle opisuje ilość przechowywanego materiału, a nie masę konstrukcji przewożonej na naczepie.
Jaka naczepa jest najlepsza do transportu dużego zbiornika?
Dobór zależy od geometrii zbiornika i miejsc, w których jego konstrukcja może przenosić obciążenia. Możliwe rozwiązania to platforma rozciągana, naczepa semi-niskopodwoziowa, tiefbett lub zestaw modułowy. Przy dużej średnicy stosuje się również konstrukcję typu vessel bridge, pozwalającą umieścić część ładunku między belkami i ograniczyć wysokość transportową.
Wybrany zestaw musi współpracować z podporami przewidzianymi dla zbiornika. Nie można dowolnie zmieniać ich rozstawu ani opierać płaszcza w przypadkowych miejscach tylko dlatego, że naczepa ma wystarczającą ładowność. Sprawdzenia wymagają obciążenia podpór, naciski osi i możliwość wykonania zaplanowanego rozładunku. Rozwiązanie korzystne na drodze musi być wykonalne również na placu odbiorcy.
Jaka naczepa jest najlepsza do transportu dużego silosa?
Dla silosu przewożonego w całości często potrzebna jest naczepa z niskim pokładem i długością dopasowaną do konstrukcji. Przy długich segmentach można rozważyć platformę rozciąganą. Najważniejsze jest zapewnienie podparcia w miejscach wskazanych w dokumentacji, z ochroną leja, kołnierzy i wyposażenia.
Dobór warto powiązać ze sposobem ustawienia po dostawie. Jeżeli silos będzie podnoszony bezpośrednio z naczepy i pionowany, jego orientację na pojeździe trzeba uzgodnić z wykonawcą tej operacji. Inny plan może być potrzebny przy odłożeniu na podpory i późniejszym montażu. Lekka konstrukcja o dużej średnicy nadal wymaga sprawdzenia stateczności oraz ograniczeń wynikających z oddziaływania wiatru.
Czy transport zbiornika wymaga zezwolenia?
Co do zasady tak, jeżeli zestaw z ładunkiem jest nienormatywny i nie ma zastosowania ustawowy wyjątek. Kategorię dobiera się do parametrów pojazdów po załadunku. Gdy przejazd nie mieści się w warunkach kategorii I–IV, potrzebne jest zezwolenie kategorii V, obejmujące wskazaną trasę i warunki przejazdu.
Znaczenie ma również niepodzielność ładunku. Zbiornik spawany i konstrukcja zaprojektowana do przewozu w rozłącznych częściach mogą wymagać różnej oceny. Zezwolenie drogowe nie zastępuje uzgodnienia prac przy infrastrukturze ani zasad wjazdu na teren zakładu.
Czy transport silosa wymaga pilotażu?
Tak, gdy parametry zestawu przekraczają progi wymagające pilotowania. W Polsce wystarczy przekroczenie jednej z poniższych wartości:
- Jeden pojazd pilotujący: ponad 23 m długości, 3,20 m szerokości, 4,50 m wysokości lub 60 t rzeczywistej masy całkowitej, jeśli nie przekroczono progów wymagających dwóch pojazdów.
- Dwa pojazdy pilotujące: ponad 30 m długości, 3,60 m szerokości, 4,70 m wysokości lub 80 t rzeczywistej masy całkowitej.
Liczą się parametry całego zestawu z silosem, a nie samego urządzenia. Niewielka masa pustej konstrukcji nie wyklucza obowiązku pilotażu ze względu na szerokość lub długość. Przy przewozie międzynarodowym wymagania ustala się oddzielnie dla każdego państwa.
Ile trwa uzyskanie zezwolenia na transport ponadnormatywny zbiornika lub silosa?
GDDKiA wskazuje dla kategorii III i IV termin 3 dni roboczych od złożenia prawidłowego wniosku, przy spełnieniu wymagań dotyczących opłaty. Dla kategorii V zasadniczy termin wynosi 14 dni roboczych. Gdy konieczne jest określenie zakresu przystosowania infrastruktury drogowej, może zostać przedłużony do 30 dni.
To terminy wydania zezwolenia, a nie przygotowania całego przewozu. Do harmonogramu dochodzą pomiary, przygotowanie podpór, dostępność naczepy i ewentualne prace na trasie. Zmiana wymiarów lub konfiguracji zestawu może wymagać ponownych uzgodnień. Termin zamówienia dźwigu należy powiązać z potwierdzoną gotowością transportu.
Ile kosztuje transport dużego zbiornika?
Cena zależy przede wszystkim od gabarytu po przygotowaniu do przewozu, masy, trasy i sposobu podparcia. Duży udział mogą mieć wykonanie podpór transportowych, mobilizacja specjalistycznej naczepy, pilotaż i przygotowanie przejazdu. Przy zbiorniku używanym trzeba określić także zakres odłączenia od instalacji, oczyszczenia i przygotowania do wydania.
Oferta powinna wskazywać, czy obejmuje sam przewóz, czy również zdjęcie urządzenia z fundamentu, przeładunki i ustawienie u odbiorcy. Warto ustalić, kto dostarcza podpory oraz czy pozostają one przy zbiorniku po rozładunku. Porównanie cen ma sens dopiero wtedy, gdy wykonawcy przyjmują ten sam stan ładunku i ten sam zakres prac.
Ile kosztuje transport dużego silosa?
Wycena zaczyna się od ustalenia, czy silos będzie przewożony w całości, w segmentach czy jako pakiety części. Każdy wariant oznacza inną liczbę pojazdów, inne wymagania drogowe i inny zakres montażu. Przewóz w częściach może ograniczyć gabaryty, ale wymaga uwzględnienia pracy ekipy oraz sprzętu na miejscu.
Przy relokacji istniejącego silosu na koszt wpływają również demontaż wyposażenia, opuszczenie konstrukcji do pozycji transportowej i jej ponowne ustawienie. W ofercie warto oddzielić przewóz od prac montażowych oraz określić koszty oczekiwania na gotowość fundamentu. Sama pojemność silosu, wyrażona w tonach lub metrach sześciennych, nie pozwala podać rzetelnej ceny.
Jak przygotować zbiornik do transportu?
Najpierw należy ustalić, czy zbiornik jest nowy, czy był eksploatowany, oraz uzyskać instrukcję przygotowania konkretnego urządzenia. Przy zbiorniku używanym potrzebna jest informacja o poprzedniej zawartości i wykonanych czynnościach związanych z opróżnieniem, odłączeniem oraz oczyszczeniem. Samo określenie „pusty” nie potwierdza braku pozostałości ani niebezpiecznych oparów; należy ustalić, czy przewóz podlega wymaganiom ADR.
Podpory, punkty podnoszenia i mocowania powinny być wskazane w dokumentacji. Osprzęt oraz powierzchnie wymagające ochrony zabezpiecza się zgodnie z instrukcją producenta. Dla zbiorników kriogenicznych lub ciśnieniowych mogą obowiązywać szczególne warunki dotyczące stanu wnętrza i armatury. Nie należy stosować jednej procedury odpowietrzania lub zamykania przyłączy do wszystkich konstrukcji.
Jak przygotować silos do transportu?
Przy istniejącym silosie przygotowanie obejmuje potwierdzenie opróżnienia, odłączenie instalacji i ocenę stanu konstrukcji przed demontażem. Pozostałości materiału mogą zmienić masę oraz rozkład obciążeń. Sposób opuszczenia silosu i ułożenia na podporach powinien wynikać z dokumentacji oraz planu prac przygotowanego przez odpowiedzialnego wykonawcę.
Filtry, podajniki, drabiny i podesty demontuje się lub zabezpiecza w uzgodnionym zakresie. Osobno wysyłane części warto oznaczyć i ująć w wykazie, aby odbiorca mógł sprawdzić kompletność dostawy. Przed załadunkiem trzeba potwierdzić obrys transportowy i miejsca podparcia. Lej, króćce czy przypadkowe fragmenty płaszcza nie mogą być traktowane jako podpory bez odpowiedniego sprawdzenia.
Czy most lub wiadukt może zablokować transport zbiornika lub silosa?
Tak. Przeszkodą może być zarówno ograniczona nośność mostu, jak i zbyt mała przestrzeń pod wiaduktem. Sprawdza się rzeczywistą konfigurację zestawu, w tym naciski osi i wysokość po załadunku. Trasa dostępna dla lekkiego, szerokiego silosu nie musi nadawać się dla ciężkiego zbiornika procesowego.
Nie wystarczy potwierdzić przejazdu główną drogą. Analiza powinna obejmować także zjazd do zakładu, zakręty, bramę i przestrzeń potrzebną do manewrowania. Jeżeli konieczny jest objazd, trzeba sprawdzić go dla tego samego zestawu. Nawigacja samochodowa nie potwierdza możliwości przejazdu ładunku ponadnormatywnego.
Czy można zorganizować transport zbiornika z portu do zakładu?
Tak. Trzeba połączyć wydanie ładunku przez terminal, przeładunek na zestaw drogowy i dostawę do przygotowanego miejsca odbioru. Przed podstawieniem naczepy należy potwierdzić stan dokumentów, gotowość zbiornika do wydania oraz dostępność urządzeń przeładunkowych. Obsługa celna zależy od statusu przesyłki.
Ważne jest ustalenie, czy podpory używane na statku lub placu mogą służyć również podczas przewozu drogowego. Nie należy przyjmować tego automatycznie. Terminal i przewoźnik potrzebują zgodnych danych dotyczących masy, punktów podnoszenia i orientacji urządzenia. SWENSKA POWERHOUSE może koordynować uzgodniony zakres odbioru portowego, przewozu i rozładunku, z uwzględnieniem warunków konkretnej dostawy.
Czy można zorganizować transport silosa z rozładunkiem i ustawieniem?
Tak, pod warunkiem wcześniejszego przygotowania planu rozładunku i montażu. Zdjęcie silosu z naczepy, jego pionowanie oraz ustawienie na fundamencie to kolejne operacje, które mogą wymagać różnego osprzętu i sposobu podnoszenia. Wykonawca powinien znać masę, środek ciężkości, dopuszczone punkty podnoszenia i docelową orientację konstrukcji.
Przed dostawą potwierdza się gotowość fundamentu i kotew, nośność miejsca pracy dźwigu oraz dostęp ekipy montażowej. Przy dużej powierzchni silosu znaczenie mają warunki wiatrowe i ograniczenia określone w planie podnoszenia. Zakres zlecenia powinien wskazywać, czy obejmuje samo ustawienie, czy również zakotwienie, montaż wyposażenia i dalsze czynności odbiorowe. Dostawa nie oznacza automatycznie gotowości silosu do eksploatacji.
Jakie dane wysłać do wyceny transportu zbiornika lub silosa?
Najbardziej użyteczny jest aktualny rysunek transportowy uzupełniony zdjęciami. Do zapytania należy dołączyć:
- Typ urządzenia, producenta i liczbę jednostek wysyłkowych.
- Masę własną oraz wymiary w planowanej pozycji transportowej, z wystającym osprzętem.
- Środek ciężkości, miejsca podparcia oraz punkty podnoszenia i mocowania.
- Informację o podporach transportowych i dopuszczalnym zakresie demontażu.
- Stan urządzenia, a przy używanym zbiorniku także poprzednią zawartość i sposób przygotowania do przewozu.
- Dokładne miejsca odbioru i dostawy, warunki dojazdu oraz termin gotowości.
- Zakres prac: demontaż, załadunek, przewóz, rozładunek, pionowanie lub ustawienie.
- Dane o dostępności dźwigu, placu i osób odpowiedzialnych po obu stronach.
Pojemność magazynową należy podać osobno od masy konstrukcji. Jeżeli część wymiarów jest szacunkowa, trzeba to zaznaczyć i ustalić sposób ich potwierdzenia przed rezerwacją zestawu.
Źródła i podstawa opracowania
- Ustawa z dnia 20 czerwca 1997 r. — Prawo o ruchu drogowym.
- Generalna Dyrekcja Dróg Krajowych i Autostrad – informacje dotyczące przejazdów nienormatywnych, dopuszczalnych parametrów typowych zestawów, terminów procedur, kategorii zezwoleń i analizy trasy.
- Rozporządzenie Ministra Infrastruktury z dnia 8 listopada 2023 r. w sprawie pilotowania pojazdów nienormatywnych.
- Rozporządzenie w sprawie sposobu przewozu ładunku.
- Rozporządzenie w sprawie warunków wyznaczania tras przejazdu pojazdów nienormatywnych.
- Urząd Dozoru Technicznego - Instalacja zbiornikowa.
- Komisja Europejska - Cargo securing and abnormal loads.
- IMO - Code of Safe Practice for Cargo Stowage and Securing.
- ADR 2025, tom I.
- Chart Industries - VS/HS Storage Systems Product Manual
- DNV — New guidance on achieving stable lifting operations.
- Outokumpu - Corrosion resistance
- Faymonville – materiały dotyczące vessel bridge i naczep specjalistycznych do ładunków wysokich, szerokich, cylindrycznych, w tym zbiorników i silosów.
- Nooteboom – materiały techniczne dotyczące semi-lowloaderów, platform rozsuwanych i naczep do długich ładunków samonośnych.
- Mammoet – materiały dotyczące SPMT, konfiguracji modułów, skrętu 360 stopni, regulacji wysokości pokładu i zastosowania do transportów on-site.
- WELTEC BIOPOWER - Biogas process.
- CONSTMACH - CS-100 Cement Silo.
Informacja prawna i zastrzeżenie odpowiedzialności
Publikacje dostępne w serwisie SWENSKA POWERHOUSE, w tym artykuły, poradniki, materiały eksperckie, opisy realizacji oraz case studies, mają charakter ogólny, informacyjny i edukacyjny. Nie stanowią porady prawnej, technicznej, projektowej ani BHP, ani instrukcji realizacji konkretnego transportu, relokacji, załadunku, rozładunku, montażu, demontażu lub innego projektu logistycznego.
Treści publikacji są przygotowywane na podstawie informacji i wiedzy dostępnych w chwili ich opracowania. Pomimo dołożenia należytej staranności mogą zawierać uproszczenia, nie uwzględniać wszystkich okoliczności konkretnego przypadku lub ulec dezaktualizacji, w szczególności wskutek zmian przepisów, wymagań administracyjnych, warunków technicznych lub organizacyjnych.
Każdy transport, relokacja, dostawa maszyny, załadunek, rozładunek, montaż, demontaż lub inny projekt logistyczny wymaga indywidualnej analizy, uwzględniającej w szczególności rzeczywiste parametry i właściwości ładunku, dokumentację techniczną, trasę, miejsce realizacji, wymagane formalności, aktualne przepisy oraz warunki techniczne i organizacyjne.
Treści publikacji nie powinny stanowić wyłącznej podstawy do podejmowania decyzji lub wykonywania czynności dotyczących konkretnego projektu. Przed ich wykorzystaniem użytkownik powinien zweryfikować ich aktualność i przydatność do danego przypadku oraz, jeżeli jest to wymagane, skorzystać z właściwej analizy specjalistycznej.
O ile wyraźnie nie wskazano inaczej, publikacje nie stanowią oferty w rozumieniu przepisów Kodeksu cywilnego, zobowiązania do wykonania określonej usługi ani zapewnienia lub gwarancji uzyskania określonych parametrów, terminów, kosztów, zezwoleń lub rezultatów. Warunki konkretnej usługi określają każdorazowo właściwe dokumenty dotyczące danego zlecenia.
Użytkownik wykorzystuje informacje zawarte w publikacjach na własną odpowiedzialność. SWENSKA POWERHOUSE nie ponosi odpowiedzialności za skutki decyzji lub działań podjętych wyłącznie na podstawie treści publikacji bez przeprowadzenia analizy właściwej dla konkretnego przypadku, z zastrzeżeniem odpowiedzialności, której zgodnie z bezwzględnie obowiązującymi przepisami prawa nie można wyłączyć ani ograniczyć.
